Основные особенности

• Анализатор спектра на основе быстрого преобразования Фурье с полосой I/Q 36 МГц
• Аналоговый вход модулирующего сигнала
• Симметричный/несимметричный
• 50 Ом /1 МОм
• Анализ во временной области

Функции

• Векторный анализ сигналов
• Максимальная символьная скорость 25 МГц
• Память I и Q на 16 млн. отсчетов с возможностью расширения до 705 млн. отсчетов

Анализ спектра и качества модулирующих сигналов

В современных беспроводных коммуникационных системах обработка модулирующего сигнала передатчиками и приемниками становится все более сложной. Это справедливо как для мобильных, так и для базовых станций.

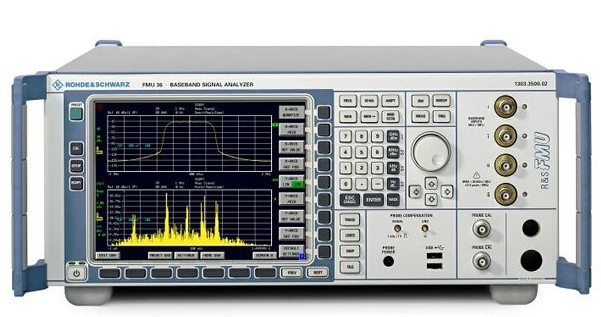

С помощью R&S FMU36 можно легко анализировать входящие и выходящие сигналы секции модулирующего сигнала. Это, например, позволяет разработчикам проверять качество модуляции сразу же на выходе схемы формирования модулирующего сигнала. Разработчики приемников могут проверять качество сигнала на выходе демодулятора.

Основные особенности

Два входа

R&S FMU36 имеет два аналоговых входа. Они могут работать как в несимметричном, так и в симметричном режиме. Входное сопротивление можно выбирать между 50 Ом или 1 МОм, в зависимости от выходного сопротивления тестируемого устройства.

Для тех, кто хочет подключиться к тестируемому устройству с помощью датчиков, R&S FMU36 предлагает калибровочный источник, позволяющий свести к минимуму влияние датчиков на результаты измерений.

Полнофункциональный анализатор спектра

R&S FMU36 обладает всеми функциями, которые вы ожидаете встретить в анализаторе компании Rohde & Schwarz. Маркеры, дельта-маркеры, маркеры шума, маркеры фазового шума. Измерение мощности в соседнем канале, отношения уровня несущей к шуму, точки пересечения по интермодуляционным составляющим 3 порядка, занимаемой полосы частот, глубины модуляции.

Функции обработки диаграмм, такие как усреднение, удержание максимума или минимума. Детекторы: среднеквадратический, усредняющий, с выборкой, положительный и отрицательный пиковый. Набор фильтров от 0,5 Гц до 20 МГц с шагом перестройки 1,2,3,5,10. Функции выделения окна: горизонтальная плоскость, кривая Гаусса, прямоугольник, функции Хемминга, Хеннинга и Чебышева. Число точек измерения на одну диаграмму выбирается в диапазоне от 155 до 30001.

Анализ во временной области

Измерения во временной области могут дать очень ценную информацию для селективного измерения частоты, например, в случае слабого импульсного сигнала, расположенного в непосредственной близости от сильного сигнала. R&S FMU36 позволяет отфильтровать импульсный сигнал и измерить длительность импульса и мощность. Традиционные анализаторы на основе быстрого преобразования Фурье такой функцией не обладают. R&S FMU36 позволяет независимо выбирать центральную частоту и разрешающую способность.

Захват длинных последовательностей

Обладая объемом памяти 16 млн. отсчетов для захвата сигналов I и Q, R&S FMU36 может захватывать достаточно длинные последовательности. Перед сохранением сигнала выполняется его передискретизация для оптимального использования памяти. Для сигналов WCDMA можно сохранять для последующего анализа до 100 последовательных фреймов. Для сигналов GSM память способна вместить более 3500 фреймов. Сохраненные данные можно анализировать с помощью встроенного программного обеспечения или экспортировать для анализа внешним ПО.

Память можно наращивать в два этапа – до 235 млн. отсчетов и до 705 млн. отсчетов, что соответствует более 8,5 секундам записи при максимальной частоте дискретизации 81,6 МГц.

Прочие возможности

Удобства работы в сети. Гибкие функции документирования и сетевой работы

Операционная система Windows XP в совокупности с широким набором интерфейсов позволяет без труда документировать результаты измерений. Просто сохраните содержимое экрана в виде рисунка BMP или WMF и импортируйте его в текстовый процессор. Для обработки данных диаграмм сохраните их в текстовом файле (формат CSV), в котором регистрируются не только данные самой диаграммы, но и основные параметры настройки прибора.

Преимущества работы в сети

Стандартный сетевой интерфейс открывает следующие возможности: Подключение к стандартной сети (Ethernet 10/100BaseT). Встроенная операционная система Windows XP позволяет настроить R&S FMU36 для сетевой работы. Легко выполняются такие операции, как распечатка данных на сетевом принтере или сохранение результатов на центральном сервере. Таким образом R&S FMU36 можно оптимально адаптировать к вашей рабочей среде.

Содержимое экрана можно непосредственно импортировать в Word для Windows или, с помощью макросов Excel, в программы документирования, что позволяет мгновенно создавать технические описания или отчеты для отделов контроля качества.

Дистанционное управление по сети Ethernet значительно упрощается за счет поддержки прибором спецификации VXI11. При этом осуществляется взаимодействие с приложениями по протоколу TCP/IP, работающее подобно драйверу шины IEC/IEEE. Спецификация VXI11 поддерживается коммерческими библиотеками VISA. R&S FMU36 можно программировать через этот интерфейс также, как и по хорошо знакомой шине IEC/IEEE.

Примеры измерений

• Измерение модуляции 3GPP и мощности в кодовой области
• Дополнительные измерительные функции в соответствии со спецификациями 3GPP для режимов FDD и TDD LCR
• Высокая скорость измерений сигналов базовых станций 3GPP (1 измерение в секунду)
• Измерение мощности в кодовой области и канала CPICH
• Измерение мощности в кодовой области и значения “ро” (CDMA2000®/3GPP2)
• Измерение амплитуды вектора ошибки (EVM) и пиковой ошибки в кодовой области (PCDE)
• Измерение зависимости мощности в кодовой области от слота
• Измерение значения EVM/кодовый канал
• Сигнальное созвездие (символьное, композитное)

Характеристика

• Ном. значение уровня собственных шумов < 4 нВ [1 Гц]
• Разбаланс I/Q < 0,1 дБ
• Ном. значение отношения сигнал/шум > 143 дБ [1 Гц]
• Погрешность уровня < 0,25 дБ
