Анализ спектра и сигналов в одном приборе

Будущие методы передачи информации в сферах мобильной радиосвязи и широкополосных коммуникаций требуют расширения полосы для поддержки возрастающих скоростей передачи данных.

Сегодня сигнал с нескольким несущими, применяющийся в базовых станциях стандарта GSM или 3GPP, зачастую, усиливается в общих выходных каскадах, что позволяет упростит схему и снизить затраты. С другой стороны, такой подход приводит к расширению полосы передаваемых частот. В обоих случаях для разработки и производства требуется полоса анализа, превышающая полосу большинства существующих анализаторов спектра, и в то же время очень жесткие требования предъявляются к динамическому диапазону.

R&S®FSG идеально подходит для применения в разработке и производстве оборудования, использующего следующие технологии: 3GPP и GSM-MCPA, WiMAX, LTE,  Беспроводные сети (WLAN)

Дополнительно он поддерживает измерения в системах мобильной радиосвязи 2-го, 2.5 и 3-го поколения при использовании следующего встроенногопрограммного обеспечения:

GSM/EDGE, R&S®FS-K5, 3GPP FDD, R&S®FS-K72/-K73, HSDPA, R&S®FS-K74,CDMA2000®, R&S®FS-K82/-K83/, -K84/-K85, TD-SCDMA, R&S®FS-K76/-K77

Концепция управления R&S®FSG аналогична концепции анализаторов спектра R&S®FSQ, R&S®FSU и R&S®FSP, включая набор команд интерфейса GPIB/IEC. Таким образом, эти приборы образуют единую платформу для самых разных приложений.

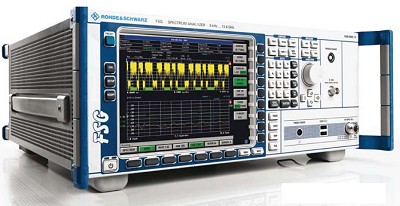

Семейство R&S®FSG

R&S®FSG 8 от 9 кГц до 8 ГГц

R&S®FSG 13 от 9 кГц до 13,6 ГГц

R&S®FSG представляет собой полнофункциональный анализатор спектра с превосходными характеристиками.

Коэффициент утечки мощности в соседний канал 84 дБ для 3GPP с коррекцией шума

Коэффициент утечки мощности в соседний канал 77 дБ для сигналов 3GPP с несколькими несущими

Точка пересечения по интермодуляционным составляющим 3 порядка >+20 дБм, +25 дБм (ном.)

Точка сжатия на 1 дБ +13 дБм

Собственный средний уровень шумов (DANL) –158 дБм (в полосе 1 Гц)

Фазовый шум –150 дБн (1 Гц) при отстройке от несущей 10 МГц

Фазовый шум –114 дБн (1 Гц) при отстройке от несущей 10 кГц

Кроме возможности широкополосной модуляции, R&S®FSG обладает динамическим диапазоном, необходимым для измерения нескольких несущих или паразитных излучений в передатчиках базовых станций.

Обладая широким набором функций, R&S®FSG практически не имеет себе равных на рынке анализаторов спектра. Даже базовый блок в стандартнойкомплектации содержит все важнейшие функции.

Спектральный анализ для широкополосных коммуникационных технологий
Диапазон частот до 8 ГГц и до 13 ГГц
Полоса I/Q-демодуляции 28 МГц
Память I и Q на 4 млн. отсчетов
Извлечение данных I/Q, например,для настройки усилителя MCPA
Измерения спектра и мощности в кодовой области для стандартов передачи
– 3GPP FDD/HSDPA
– CDMA2000® 1xRTT
– CDMA2000® 1xEV-DV
– CDMA2000® 1xEV-DO
– TD-SCDMA

Измерения спектра и модуляции для стандартов
– GSM/EDGE
– WLAN
– WiMAX
– LTE 3GPP
– Bluetooth®
Быстрый полностью интегрированный векторный анализ сигналов
Динамический диапазон, свойственный анализатору спектра высшего класса
Точка пересечения по интермодуляционным составляющим 3 порядка: +25 дБм (ном.)
– Точка сжатия на 1 дБ: +13 дБм
– 84 дБ ACLR/3GPP с коррекцией шума
