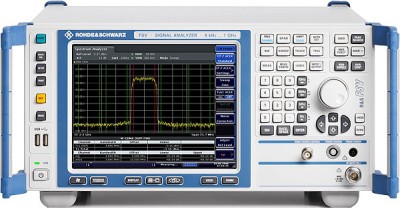

В июле 2008 г. дебютировал на рынке новый прибор от Rohde & Schwarz — R&S FSV, как самый быстрый и точный на сегодняшний день анализатор сигналов среднего класса. Он практически по всем параметрам превосходит приборы своего класса. Кроме того, R&S FSV — единственный анализатор сигналов с полосой анализа 40 МГц. Это значит, что он перекрывает широкий диапазон беспроводных стандартов — от 3GPP LTE до WLAN 802.11n. И более того, новейшая концепция управления R&S FSV с сенсорным экраном значительно упрощает измерения. R&S FSV — это мощный анализатор для разработки и производства.

Производители беспроводных устройств и сопутствующих компонентов столкнулись с серьезной проблемой. «Современным технологиям необходимы более широкие полосы частот. И в то же время приходится сокращать сроки разработки и производства, снижать цены», — сказал Джозеф Вольф, руководитель отдела анализа спектра, электрических цепей и электромагнитной совместимости компании Rohde & Schwarz. Компании удалось вырваться вперед, одновременно удовлетворив противоречивые требования в новом анализаторе сигналов. «R&S FSV показал экономным пользователям, что они могут не отказываться от первоклассных технологий», — отметил Вольф.

Выполняя 1000 разверток в секунду в режиме дистанционного управления, R&S FSV до пяти раз превосходит по скорости другие анализаторы сигналов своего класса, а это означает рост производительности в условиях производства. Благодаря совместимости с ранними поколениями приборов Rohde & Schwarz, он легко встраивается в существующие производственные линии. Обладая полосой анализа до 40 МГц, он может работать даже с сигналами WLAN 802.11n, что в прошлом могли делать только приборы высшего класса.

Общая погрешность измерений R&S FSV составляет всего 0,3 дБ в диапазоне до 3,6 ГГц и 0,4 дБ в полосе до 7 ГГц. Прибор в базовом комплекте предлагает полный набор функций, таких как измерение мощности в канале и в соседнем канале или определение маски излучаемого спектра, а также широкий выбор фильтров и детекторов. R&S FSV с установленными опциями для анализа GSM/EDGE, GPP WCDMA, 3GPP LTE, WiMAX и WLAN превращается в идеальное средство разработки беспроводных устройств. Среди прочих преимуществ стоит упомянуть аналоговый измерительный демодулятор и возможность непосредственного управления измерителями мощности семейства R&S NRP.

Кроме того, новая дружественная концепция управления предлагает сенсорный экран, экранную клавиатуру и расширяемую панель управления. Это позволяет обойтись без внешней мыши и клавиатуры, экономя место и облегчая работу в тесных помещениях. Контекстная система справки, отмена/повтор операций (UNDO/REDO) и автоматическая настройка (AUTO SET) — вот лишь краткий перечень часто используемых функций, которые вызываются одним нажатием клавиши. В результате пользователи могут очень быстро выполнять даже сложные измерения.
Выпускается две модели анализатора сигналов R&S FSV — одна с диапазоном частот от 9 кГц до 3,6 ГГц, а другая с диапазоном от 9 кГц до 7 ГГц.

Основные характеристики

• Диапазон частот до 3,6/ 7/ 13,6 и 30 ГГц
• Полоса анализа сигнала 40 МГц
• Погрешность измерения уровня 0,4 дБ в полосе до 7 ГГц
• Программное обеспечение для анализа сигналов WCDMA/HSPA, LTE, WiMAX, WLAN и методов аналоговой модуляции
• Поддержка датчиков мощности семейства R&S®NRP с расширенным набором функций измерения мощности
• Простая модернизация путем установки опций
• Фазовый шум –106 дБн/Гц при отстройке 10 кГц
• Точка пересечения по интермодуляционным составляющим третьего порядка (TOI) +15 дБм
• Средний уровень собственного шума (DANL) –155 дБмВт в полосе 1 Гц
• Съемный жесткий диск для работы в условиях повышенной секретности
• Интуитивно понятное управление с помощью сенсорного экрана и панели управления

Краткое описание

R&S®FSV – самый быстродействующий и наиболее универсальный анализатор сигналов, предназначенный для требовательных и бережливых пользователей, занятых разработкой, производством, установкой и обслуживанием радиосистем.

Особенности

• Готов к работе с существующими и разрабатываемыми стандартами
• Малые затраты на тестирование и высокая производительность
• Широкий набор функций и превосходные характеристики для лабораторного применения
• Простое, интуитивно понятное управление
• Простой переход к следующему поколению анализаторов
• Малые эксплуатационные расходы

Готов к работе с существующими и разрабатываемыми стандартами

• Полностью цифровая обработка сигнала обеспечивает высокую точность и превосходную воспроизводимость измерений
• Самая большая в этом классе память для записи сигнальных I/Q последовательностей
• Полоса анализа сигнала 40 МГц, самая широкая в этом классе приборов; подойдет для всех профилей WiMAX и WLAN 802.11n

Малые затраты на тестирование и высокая производительность

• До пяти раз быстрее других анализаторов сигнала
• Специальные процедуры тестирования для производственного применения
• Эффективные функции дистанционного управления

Широкий набор функций и превосходные характеристики для лабораторного применения

• Отличные ВЧ-характеристики для анализаторов среднего класса
• Непревзойденная точность измерения уровня в полосе до 30 ГГц
• Функции измерения мощности для анализа цифровых систем связи
• Универсальные функции маркеров и обработки кривых
• Измерение мощности в соседнем канале: множество предопределенных стандартов упрощает настройку

Малые эксплуатационные расходы

• Простая модернизация путем быстрой установки опций на месте
• Простое расширение в соответствии с требованиями конкретных приложений
• Всегда впереди благодаря бесплатному обновлению встроенного ПО
