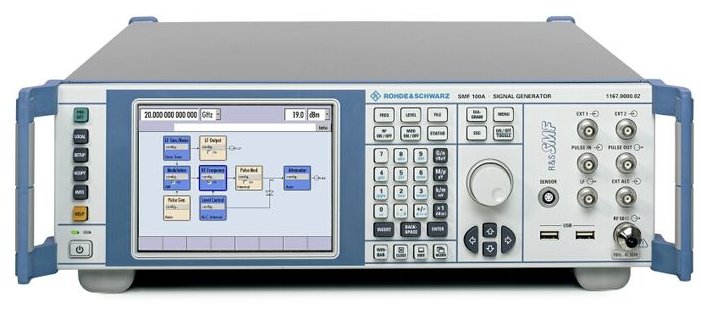

Чтобы удовлетворить даже самым взыскательным требованиям, генератор сигналов микроволнового диапазона R&S®SMF100A разрабатывался как совершенно новый продукт. В результате получился уникальный высококлассный генератор сигналов микроволнового диапазона, диктующий новые стандарты. Своими возможностями он перекрывает широкий спектр приложений, встречаемых в научных исследованиях, производстве, сервисе, обслуживании и ремонте.

• Превосходное качество сигнала
• Высокая выходная мощность
• Диапазон частот: от 1 ГГц до 22 ГГц / 43,5 ГГц
• Идеален во всех областях:
  • научные исследования
  • производство
  • обслуживание и ремонт
• Разнообразные интерфейсы
• Новейшая концепция управления

Основные особенности

• Превосходное качество сигнала
• Высокая выходная мощность
• Идеален в условиях промышленного производства
• Оптимизация под военные/авиакосмические приложения
• Универсальность
• Интуитивно понятная концепция управления
• Разнообразные интерфейсы

Превосходное качество сигнала

• Исключительно низкий фазовый шум SSB: –120 dBc (ном.) (f = 10 ГГц; отстройка от несущей 10 кГц; полоса измерения 1 Гц)
• Очень низкий широкополосный шум: –148 dBc (ном.) (1 ГГц ? f ? 11 ГГц; отстройка от несущей >10 МГц; полоса измерения 1 Гц; уровень +10 дБм)
• Очень низкий уровень гармонических составляющих: –55 dBc (ном.) (1 ГГц ? f ? 43,5 ГГц; уровень +10 дБм)
• Высокое подавление негармонических составляющих: –67 dBc (ном.) (1 ГГц < f ? 11 ГГц; отстройка от несущей >3 кГц; уровень +10 дБм)

Высокая выходная мощность

Максимальная выходная мощность с опцией для повышения мощности и без нее в диапазоне частот от 1 ГГц до 22 ГГц (в обоих случаях с опциональным ступенчатым аттенюатором R&S®SMF-B26)

Максимальная выходная мощность с опцией для повышения мощности и без нее в диапазоне частот от 1 ГГц до 43,5 ГГц (в обоих случаях с опциональным ступенчатым аттенюатором R&S®SMF-B27)

Идеален в условиях промышленного производства

• Очень быстрая установка уровня и частоты во всем диапазоне уровней и частот: <4 мс (частота), <3 мс (уровень), <700 мкс (режим списка)
• Высокая выходная мощность: до +26 дБм (ном.)
• Непревзойденная абсолютная стабильность и воспроизводимость уровня
• Разнообразные интерфейсы для дистанционного управления
• Небольшие размеры: всего три единицы по высоте (132 мм)

Оптимизация под военные/авиакосмические приложения

• Дополнительный генератор импульсов с превосходными характеристиками:
  • отношение уровней импульса >80 дБ
  • длительность переднего/заднего фронта <10 нс
  • длительность импульса <20 нс
• Опциональный генератор импульсов
• Опциональный съемный флэш-диск, позволяющий удовлетворить самые высокие требования безопасности

Универсальность

• Диапазон частот от 1 ГГц до 22 ГГц / 43,5 ГГц
• Свипирование по частоте, уровню и по НЧ
• АМ, широкополосная ЧМ/ФМ, импульсная модуляция
• Два многофункциональных генератора с рабочей частотой до 10 МГц

• Опция для свипирования с нарастанием свипируемого параметра

Интуитивно понятная концепция управления

• Интуитивно понятный интерфейс с графическим представлением пути прохождения сигнала (блок-схема)
• Управление поворотной ручкой или мышью с интерфейсом USB
• Цветной VGA дисплей с разрешением 640 ? 480 пикселей

Разнообразные интерфейсы

• Дистанционное управление по шине GPIB или по локальной сети
• Порты USB для подключения клавиатуры, мыши или флэш-памяти
• Разъем для датчиков мощности R&S®NRP, которые позволяют выполнять прецизионные измерения мощности
• Дистанционное управление с помощью специальных средств (например, VNC)
