Сегодня наблюдается стремительное развитие цифровых коммуникационных систем, что порождает нужду в контрольно-измерительном оборудовании, которое достойно справилось бы с решением новых сложных задач.

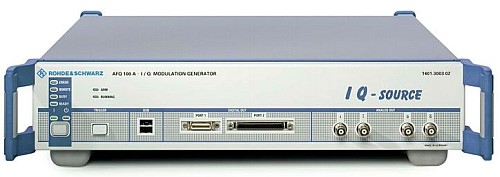

Важным компонентом такого оборудования является гибкий источник модулирующего сигнала, позволяющий выполнять тесты приемников различных стандартов в ходе их разработки и производства. Полнофункциональный источник модулирующего сигнала должен удовлетворять широкому диапазону требований. К тому же, он должен иметь настраиваемые цифровые и аналоговые выходы, чтобы непосредственно управлять тестируемым устройством. При использовании в качестве источника модулирующего сигнала для векторных генераторов, R&S®AFQ100A обеспечивает сигналы I/Q в соответствии со всеми современными коммуникационными стандартами, позволяя генерировать необходимые РЧ сигналы.

Широкая сфера применения

• Изменяемая тактовая частота памяти (от 1 кГц до 300 МГц) обеспечивает оптимальную настройку на параметры полезного сигнала ·
• Максимальная полоса I/Q до 100 МГц в полосе РЧ сигнала 200 МГц ·
• Большая длительность сигнала – 256*106 точек или 1*109 точек ·
• Аналоговые выходы I/Q (симметричный и несимметричный) и дополнительные цифровые выходы ·
• Изменяемый уровень аналоговых выходов ·
• Многосегментные сигналы сокращают время переключения между разными сигналами, исключая необходимость перезагрузки ·
• Оптимальное использование памяти благодаря встроенному преобразователю тактовой частоты и оптимальной архитектуре памяти ·
• Возможность перемещения маркеров без прерывания и пересчета выходного сигнала

Отличное качество сигнала

• Превосходный динамический диапазон, свободный от паразитных составляющих (SFDR), с номинальным значением 83 dBc (частота сигнала 1 МГц в полосе 100 МГц) ·
• Номинальная неравномерность АЧХ 0,05 дБ в полосе I/Q 100 МГц ·
• Гибкие возможности настройки
  • настраиваемый сдвиг фазы с разрешением 10 пс позволяет точно настраиваться на длину кабеля o
  • независимая установка коэффициента усиления и смещения сигналов I и Q o
  • возможность внесения фазовой ошибки
• Загружаемые параметры эквалайзера позволяют скомпенсировать влияние внешних компонентов, например, I/Q модуляторов, обеспечивая минимальную неравномерность АЧХ в реальном времени, с учетом всех используемых компонентов ·
• Регулируемое смещение по постоянному току за счет цепи смещения дифференциальных выходов I/Q

Интерфейсы и режимы работы

• Дистанционное управление по шине GPIB, USB или по локальной сети ·
• Управление с помощью внешнего монитора или удаленного рабочего стола Windows XP ·
• ПО R&S®WinIQSIM2™ для управления генератором R&S®AFQ100A и генерации тестовых сигналов в соответствии с различными стандартами ·
• Прямое управление через MATLAB® ·
• Разъемы USB (например, для подключения клавиатуры, мыши, флэш-памяти)

Технические характеристики

Сегодня наблюдается стремительное развитие цифровых коммуникационных систем, что порождает нужду в контрольно-измерительном оборудовании, которое достойно справилось бы с решением новых сложных задач.

Важным компонентом такого оборудования является гибкий источник модулирующего сигнала, позволяющий выполнять тесты приемников различных стандартов в ходе их разработки и производства. Полнофункциональный источник модулирующего сигнала должен удовлетворять широкому диапазону требований. К тому же, он должен иметь настраиваемые цифровые и аналоговые выходы, чтобы непосредственно управлять тестируемым устройством. При использовании в качестве источника модулирующего сигнала для векторных генераторов, R&S®AFQ100A обеспечивает сигналы I/Q в соответствии со всеми современными коммуникационными стандартами, позволяя генерировать необходимые РЧ сигналы.

Обладая максимальной тактовой частотой 300 МГц и памятью сигналов емкостью до 1*109 точек, новый генератор R&S®AFQ100A с его непревзойденной функциональностью предлагает именно ту гибкость, которая нужна. Он позволяет генерировать длинные последовательности для измерения коэффициента битовых ошибок, а высокая тактовая частота обеспечивает необходимую полосу для поддержки будущих широкополосных систем.

Такие модули, как I/Q модуляторы, склонны создавать неравномерность амплитудно-частотной характеристики, и особенно в случае очень широкополосных сигналов. Для компенсации этого эффекта R&S®AFQ100A оборудован эквалайзером, который линеаризует суммарную АЧХ в реальном масштабе времени.

R&S®AFQ100A сочетает гибкость с высоким качеством сигнала. Например, он обеспечивает превосходное подавление паразитных составляющих и обладает чрезвычайно линейной АЧХ.

Все эти базовые возможности в сочетании со многими другими функциями превращают R&S®AFQ100A в универсальный генератор модулирующих сигналов, легко приспосабливающийся к любым изменениям.

Основные особенности

• Аналоговый выход с непревзойденными характеристиками ·
• Оптимизация системы ·
• Оптимальное использование памяти ·
• Гибкость и простота

Аналоговый выход с непревзойденными характеристиками

Универсальный источник I/Q должен обеспечивать высокое качество сигнала. Благодаря оптимизированной конструкции и уникальным компонентам, R&S®AFQ100A обладает свободным от паразитных составляющих динамическим диапазоном (SFDR) с номинальным значением 83 dBc.

Оптимизация системы

Однако даже непревзойденные характеристики модулирующего сигнала не гарантируют высокого качества РЧ сигналов, поскольку сигнал может подвергаться различным влияниям уже на выходе системы. R&S®AFQ100A обладает целым набором функций, способных свести такое влияние к минимуму, включая возможность компенсации фазовых и амплитудных искажений (например, внешнего I/Q модулятора) с помощью настраиваемых фильтров. В этом случае результаты измерений, полученных от внешнего ПО, передаются в R&S®AFQ100A. В процессе вывода сигнал обрабатывается согласованным инверсным фильтром, позволяющим получить равномерную АЧХ и оптимизировать подавление боковых полос во всей системе.

Оптимальное использование памяти

Кроме превосходного аналогового интерфейса, R&S®AFQ100A предлагает гибкие функции работы с памятью.

Гибкость и простота

Хотя аппаратная часть генератора является “черным ящиком”, вы легко можете получить доступ к его программному обеспечению. R&S®AFQ100A обладает современным графическим интерфейсом, управлять которым можно непосредственно с внешнего дисплея, мыши и клавиатуры или с любого сетевого компьютера через удаленный рабочий стол Windows XP (по локальной сети).
