Rohde&Schwarz SMU200A

Два генератора в одном

• Для первого ВЧ тракта варианты диапазонов от 100 кГц до 2.2/3/4/6 ГГц
• Второй ВЧ тракт охватывает диапазон до 2.2 ГГц или до 3 ГГц
• Два полных тракта основного диапазона

Качество сигнала

• I/Q модулятор с полосой ВЧ 200 МГц
• Фазовый шум SSB, тип. - 135 dBc (f = 1 ГГц, смещение несущей 20 кГц, полоса измерения 1 Гц)
• Широкополосный шум, тип. - 153 dBc (CW, f = 1 ГГц, смещение несущей >5 МГц, полоса измерения 1 Гц)
• Коэффициент утечки мощности в соседний канал (ACLR) тип. +70 дБ для 3GPP FDD
• Очень высокая повторяемость уровня, равная 0.05 дБ

Гибкость

• Генератор основного диапазона с универсальным кодером для генерации сигналов реального времени
• Генератор сигналов произвольной формы с 56 Мвыборками для I и Q и 4 битами маркера на каждый образец (256 Мбайт)

Интуитивно понятный интерфейс

• Интуитивно понятный интерфейс пользователя с графическим отображением потока сигналов (блок-схема)
• Контекстная подсказка

Идеален для производства

• Очень малое время установления частоты (<3 мс); всего 450 мкс в режиме списка
• Электронный аттенюатор с полосой до 6 ГГц, перекрывающий весь диапазон уровней

Интерфейсы

• Передняя панель c разьемами USB
• Задняя панель с разьемами 100 Base-T, GPIB и USB

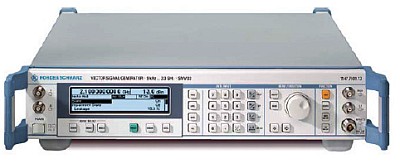

Rohde&Schwarz SMV03

Векторный генератор сигналов R&S SMV03 создан на базе хорошо зарекомендовавшего себя аналогового генератора сигналов R&S SML03 и в результате обладает такими же великолепными техническими характеристиками. В его состав входит дополнительный I/Q модулятор, который, в сочетании с внешним источником I/Q сигнала, способен генерировать любой цифровой сигнал. Совместно с генератором I/Q модуляции R&S AMIQ и программой R&S WinIQSIM™, R&S SMV03 способен генерировать цифровые сигналы, удовлетворяющие любым требованиям.

• Широкополосный I/Q модулятор
• Благодаря широкому ВЧ диапазону 100 МГц, R&S SMV03 оптимально подходит для будущих систем, требующих более широкополосных тестов, например, для W-LAN. Широкий диапазон выходной частоты - от 9 кГц до 3.3 ГГц с разрешением 0.1 Гц
• Широкий диапазон выходной частоты позволяет решать самые разнообразные задачи с помощью одного прибора.
• Высокий (+13 дБм) и точный (<0.5 дБ) уровень выходного сигнала R&S SMV03 имеет большой запас по мощности, что позволяет скомпенсировать потери уровня, порождаемые тестовым оборудованием. Малая погрешность самого генератора снижает требования к погрешностям тестового оборудования. Гладкое переключение уровня за счет применения электронного аттенюатора Используемый в R&S SMV03 электронный аттенюатор переключает уровень без скачков, защищая тестируемое устройство от перегрузок. Высокая чистота спектра (<-122 dBc (1 Гц) при f = 1 ГГц и смещении несущей 20 кГц)
• Малошумящий синтез частоты гарантирует модуляцию высочайшего качества, обеспечивая надежные тестовые сигналы.
• Малое время установления частоты и уровня
• Обладая временем установления менее 12 мс при включенной I/Q модуляции, R&S SMV03 идеально подходит для использования прибора в промышленном производстве. При выключенной I/Q модуляции, время установления уменьшается до 10 мс и даже ниже.
• АМ/ЧМ/ФМ и дополнительная импульсная модуляция
• Помимо векторной модуляции R&S SMV03 без каких-либо ограничений перекрывает все классические режимы аналоговой модуляции. Так, например, режим ЧМ со связью по постоянному току позволяет использовать R&S SMV03 в качестве прецизионного ГУН. Одновременно может использоваться АМ, ЧМ/ФМ и импульсная модуляция или векторная модуляция.


Дополнительные опции

• Эталонный термостатированный генератор
• Импульсный модулятор
• Кодер cтерео/RDS
• ВЧ и ЗЧ разъемы на задней панели
