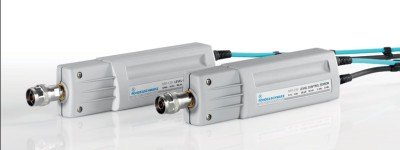

Сенсоры контроля уровня NRP-Z28 и -Z98 от компании Rohde & Schwarz предназначены
для расширения возможностей измерения мощности. Оба изделия идеальны для ситуаций,
когда высокоточные радиочастотные уровни должны быть поданы в широком динамическом
диапазоне. Созданные как решение «все в одном», они существенно превосходят обычные
приборы, как в простоте использования, так и в точности.
Когда сигналы подаются калиброванным генератором, точность уровня может уменьшиться
под влиянием таких факторов, как затухание в соединительном кабеле, несоответствие
и ограниченная точность генератора. Низкий уровень точности может вызвать значительное
отклонение амплитуды генератора от установленного значения. В приложениях с высокими
требованиями к уровню точности, инженеры обычно обращаются для проверки результатов
к измерителям мощности, часто в комбинации с разветвителем мощности. Такой подход
сложен, и для точного измерения разветвителя мощности обычно требуется второй
сенсор мощности.
Новый уровень контрольных сенсоров от компании Rohde & Schwarz делает проведение
таких измерений легким и с высоким уровнем точности. Они заменяют обычное измерительное
оборудование, а из дополнительного оборудования требуются только дисплей и источник
сигнала.
Оба прибора поставляются полностью откалиброванными. Для сведения к минимуму
несоответствий они отлично совмещаются (коэффициент стоячей волны по напряжению
(КСВН) <1,11 в частотном диапазоне от 9 кГц до 2,4 ГГц).
Сенсоры идеально подходят для калибровки анализаторов спектра и сигнала, а также
для обеспечения высокоточных уровней измерения приемников.
Если сенсоры используются в комбинации с генераторами сигналов, производимыми
«Rohde & Schwarz», то результаты измерений можно считывать на дисплеях генераторов.
Замеры мощности также могут отображаться на базовом блоке NRP или персональном
компьютере с USB-интерфейсом.
В настоящее время поставляются сенсоры NRP-Z28/-Z98. Сенсор NPR-Z28 покрывает
диапазон от 10 МГц до 18 ГГц, а модель NRP-Z98 подходит для частот от 9 кГц до
6 ГГц. Диапазон измерений от – 67 дБм до + 20 дБм. |
