КМ300

Предназначен для:

- воспроизведения напряжений постоянного тока от 10нВ до 1000В;
- воспроизведения напряжения переменного тока от 1мВ до 700В;
- воспроизведения силы постоянного тока от 0,1нА до 50А;
- воспроизведения силы переменного тока от 10мкА до 50А;
- измерения напряжений постоянного тока от 10нВ до 1000В;
- компарирования напряжений постоянного тока от 10нВ до 10В;
- компарирования сопротивлений на постоянном токе в диапазоне от 0,0001 до 100 000 Ом.

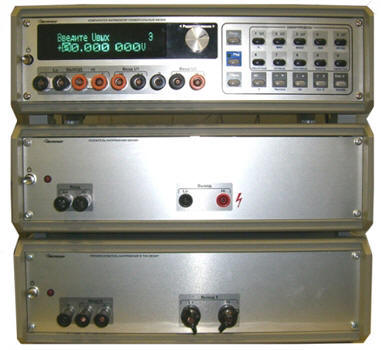

Составные изделия компаратора:

- компаратор-калибратор КМ300К - базовое изделие;

- усилитель напряжения КМ300Н;

- преобразователь напряжение-ток КМ300Т.

Основные технические характеристики:

Наименование характеристик	Модификации
Наименование характеристик	КМ300К	КМ300КТ	КМ300КН	КМ300КНТ	КМ300КТ+К
Габаритные размеры, мм, не более	370´400´130	370´400´260	370´400´260	370´400´390	370´400´390
Масса, кг, не более	10	20	22	32	32
Пределы компарирования, измерения и воспроизведения напряжений*, В/разрешающая способность калибратора, мкВ	1000/10; 10/1; 1/0,1; 0,1/0,01
Пределы воспроизведения напряжений переменного тока, В	0,1; 1; 10	0,1; 1; 10	0,1; 1; 10; 100; 700	0,1; 1; 10; 100; 700	0,1; 1; 10;
Пределы устанавливаемых (воспроизводимых) токов, А	0,1	50; 10; 1,0; 0,1; 0,01; 0,001	0,1	50; 10; 1,0; 0,1; 0,01; 0,001
Воспроизведение напряжения до 1000В	Отсутствует	Отсутствует	Имеется	Имеется	Отсутствует
Предел допускаемого значения основной погрешности компарирования при (Тк±1)°С, где Тк - температура калибровки, ±(% от U+% от Uп)	Для 10В (0,0001+0,00001) Для 1В (0,0001+0,00001) Для 0,1В (0,0002+0,00004)
Предел допускаемого значения основной погрешности измерения, воспроизведения напряжений постоянного тока при (Тк±1)°С на пределе 10 В в течение года, ±(% от U+% от Uп), не более	±(0,0007+0,00001)
Предел допускаемого значения основной погрешности воспроизведения напряжений переменного тока частотой 50 и 400Гц за 1 год на пределе 10 В, ± (% от U + % от Uп), не более	±(0,015+0,005)
Предел допускаемого значения основной погрешности воспроизведения силы постоянного тока при (Тк±1)°С за 1 год на пределе 100мА ±(% от I+% от Iп)	-	(0,0025+0,0005)	-	(0,0025+0,0005)
Предел допускаемого значения основной погрешности воспроизведения силы переменного тока при (Тк±1)°С за 1 год на пределе 100мА ±(% от I+% от Iп)	-	(0,03+0,005)	-	(0,03+0,005)
Наилучшая погрешность компарирования равнономинальных сопротивлений, % не более	-	-	-	-	±0,0001
Напряжение шума микровольтметра компаратора в полосе 0,3Гц, нВ, не более	±20
Напряжение шума выходного напряжения компаратора-калибратора на пределе 10В не более, ±(% от U+% от Uп)	0,00002+0,00002
Время установления рабочего режима, ч, не более	2
Входное сопротивление микровольтметра компаратора, Ом, не менее	10 ¹⁰
Входной ток микровольтметра компаратора, А, не более	10 ^-10
Время установления напряжения 1В калибратора на пределе 10В, сек, не более	3,5
Максимальный ток нагрузки, А	0,1	50	0,1	50	50

Общие характеристики:

1. Нормальные условия применения:

- температура окружающего воздуха T=(Тк±1)ºС, где Тк – температура калибровки (при выпуске Тк=(23±1)°С);

- относительная влажность - 30-80%;

- атмосферное давление - 84-106кПа (630-795мм рт.ст.);

- напряжение питающей сети - (220±4,4)В.

2. Рабочие условия применения соответствуют ГОСТ 22261 группа 1:

- температура окружающего воздуха - от 15 до 30ºС;

- относительная влажность - до 80% при температуре 25ºС;

- напряжение питающей сети - (220±22)В.

3. Мощность, потребляемая приборами от сети питания при номинальном напряжении, должна быть не более:

- 44В·А для компаратора КМ300К;

- 250В·А для преобразователя КМ300Т;

- 88В·А для усилителя КМ300Н.

Заменяемая техника: Р3003, Р3003М, Р3017, Р3015, П327, У358, МП3001, У300 (кроме пределов свыше 50А), В1-12, П320, П321, Щ31, Щ300. Особенности: низкая температурная зависимость погрешности от нелинейности (не более ±0,00005/°С) вследствие применения операционных индуктивных делителей. Интерфейсы USB-2.0, RS-232 и RS-485.

При заказе указывать наименование и модификацию, например: компаратор-калибратор универсальный КМ300КТК.
