Каталог / СН3020

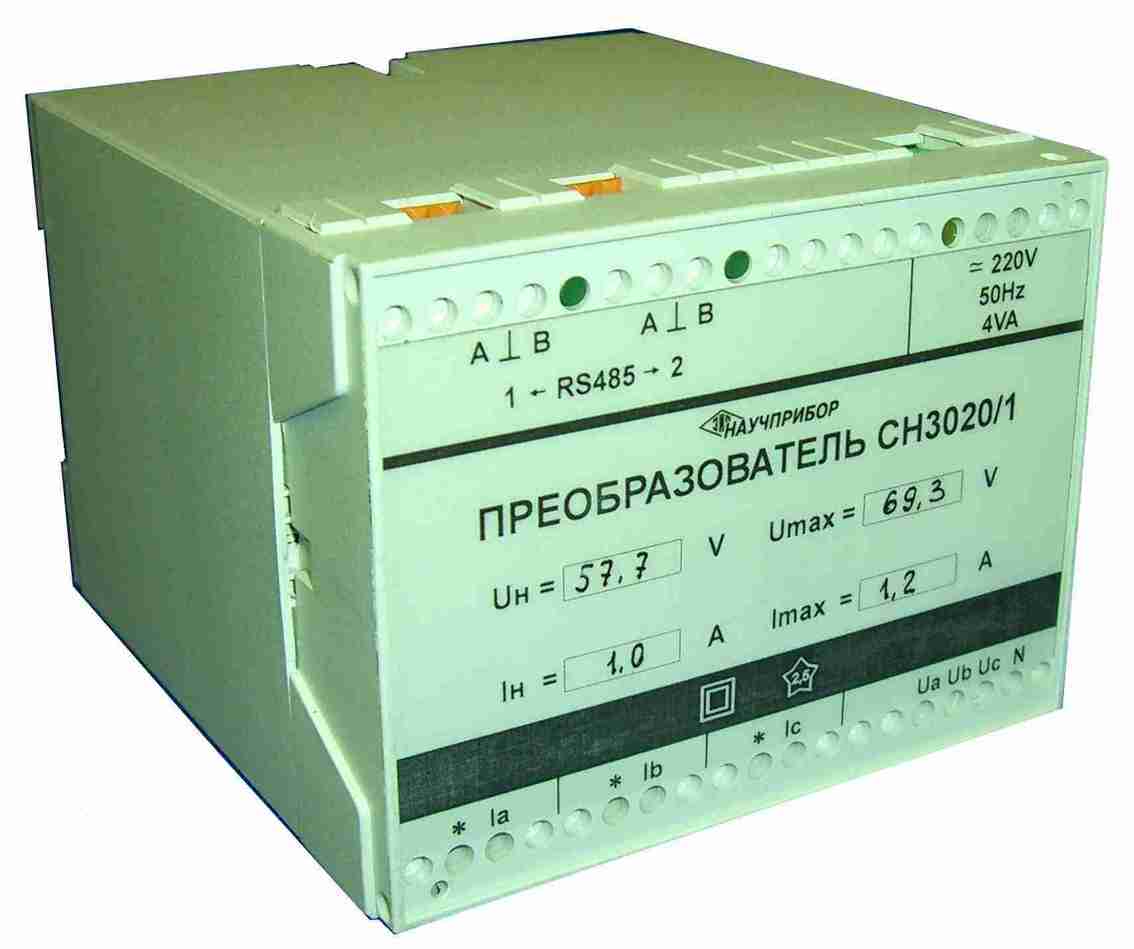

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ МНОГОФУНКЦИОНАЛЬНЫЕ  СН3020


Продолжение приборов серии 3020. Преобразователи измерительные многофункциональные СН3020 (далее преобразователи) измеряют действующие значения переменного тока и напряжения, активную, реактивную и полную мощности, частоту сети и передают их значения по двум гальванически развязанным интерфейсам RS485 (далее – интерфейс).

Преобразователи предназначены для применения на электростанциях и подстанциях. Подключаются непосредственно к измерительным трансформаторам тока  (ИТТ) и измерительным трансформаторам напряжения (ИТН).

Преобразователи имеют 12 исполнений.
Условное обозначение преобразователей при заказе: СН3020/Х-Х-XХХ-Х
                                                                                                          1   2     3     4
1 – исполнение преобразователя СН3020 (-1 – преобразователь для отводящих фидеров; - 2 – преобразователь для секций шин).
2 – схема включения (- 3 – трехпроводная; - 4 – четырехпроводная).
3 – напряжение питания (- 220 – сеть переменного тока напряжением (90 … 260)В и частотой (48 … 52)Гц или постоянное напряжение (120 … 300)В); - 24 – постоянное напряжение (18 … 30)В).
4 – номинальное значение входного тока (для СН3020/1) (- 1 – 1А;         - 5 – 5А).


Питание преобразователей  осуществляется: а) для исполнений СН3020/Х-Х-220-Х
- от  сети   переменного   тока  напряжением  (90 … 260)В  и  частотой (48 … 52)Гц;
- постоянным напряжением (120 … 300)В. б) для исполнений СН3020/Х-Х-24-Х
- постоянным напряжением (18 … 30)В.
Потребляемая мощность - не более 4В.А.

Мощность, потребляемая измерительными цепями преобразователей СН3020 не превышает:

- для токовых цепей–  0,07 В ∙А на фазу,

-для цепей напряжения – 0,1 В∙ А на фазу.

Условия эксплуатации: температура окружающего воздуха от минус 25 до 50 ОС, относительная влажность воздуха 95% при температуре 35 ОС Габаритные размеры преобразователей не более 100х75х110мм. Масса преобразователей не более 0,35кг.


Преобразователи СН3020 ТУ 4221-026-16851585-2007 соответствуют требованиям  ГОСТ Р 51350, ГОСТ Р 51522, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3, ГОСТ Р 51317.4.2-4, ГОСТ Р 51317.4.3, ГОСТ Р 51317.4.4, ГОСТ Р 51317.4.11.

УСТРОЙСТВА ИНДИКАЦИИ ЦИФРОВЫЕ СЕ3020


Продолжение серии 3020. Устройства индикации цифровые СЕ3020 предназначены для индикации результатов измерения преобразователей СН3020. Они также могут подключаться к другим приборам по интерфейсуRS-485 к устройствам телемеханики и ПЭВМ.

Устройства СЕ3020 выпускаются в четырех исполнениях:
·         СЕ3020/1 для индикации значений фазных или линейных напряжений;
·         СЕ3020/2 для индикации значений фазных токов;
·         СЕ3020/3 для индикации значений активной и реактивной мощностей;
·         СЕ3020/4 для индикации значений частоты.
Устройства СЕ3020/1 и СЕ3020/2 имеют по три четырехразрядных светодиодных индикатора зеленого цвета свечения.
Устройство СЕ3020/3 имеет два четырехразрядных плюс знаковый разряд светодиодных индикатора зеленого цвета свечения.
Устройство СЕ3020/4 имеет один пятиразрядный светодиодный индикатор зеленого цвета свечения.
Питание устройств СЕ3020 осуществляется постоянным напряжением 5 В.
Потребляемая мощность не более:
- 5Вт для СЕ3020/1, СЕ3020/2; - 4Вт для СЕ3020/3; -2 Вт для СЕ3020/4.
 Габаритные размеры, не более:
·         144х144х74мм для СЕ3020/1, СЕ3020/2 и СЕ3020/3;
·         144х72х74мм для СЕ3020/4.
 Масса не более:
·         0,55кг для СЕ3020/1, СЕ3020/2 и СЕ3020/3;
·         0,3кг для СЕ3020/4.

К устройствам СЕ3020 поставляется покупной блок питания 5В, 18Вт, т.е один на партию приборов по совокупной мощности.

Выпускаются по ТУ 4221-027-16851585-2007. Соответствуют требованиям ГОСТ 12977-84.

УСТРОЙСТВА ИНДИКАЦИИ AEGD3020


С 2011 года преобразователи СН3020 могут комплектоваться устройствами индикации AEGD3020.

Устройства индикации АЕGD3020 устанавливаются в приборных щитах и шкафах, подключаются к преобразователю измерительному многофункциональному СН3020 и индицируют результаты измерений, произведенные преобразователем.

Тип интерфейса - RS-485, протокол обмена "ModBus".

Климатическое исполнение УХЛ3.1 по ГОСТ 15150.

Температура окружающего воздуха от минус 40 до 55 ОС.

Отображаемые значения - от минус 9999 до плюс 9999.

Цвет свечения - желто-зеленый.

Высота знака индикации - 3мм.

Габаритные размеры 72х96х40мм.

КОНТРОЛЛЕР КВ3020


Контроллер предназначен для управления устройствами компенсации реактивной мощности по результатам измерений реактивной мощности, считанных по интерфейсу RS485 от варметров цифровых щитовых СР3020 или преобразователей измерительных многофункциональных СН3020.

Контроллер обеспечивает:

-       установку уставок минимального и максимального значений реактивной мощности по интерфейсу RS485;

-       прием цифровой информации о значениях измеренной реактивной мощности по интерфейсу RS485;

-       включение соответствующего реле при выходе принятых цифровых значений реактивной мощности за границы уставок.

Ток через выходные контакты реле не более 2 А, напряжение – не более 220 В постоянного тока или 250 В переменного тока.

Питание осуществляется постоянным напряжением (4,9 … 5,1).

Потребляемая мощность не более 1 Вт. Рекомендованный блок питания - DRA05-05, поставляется по заказу.

Габаритные размеры контроллера КВ3020 не более 35х86х58 мм, масса не более – 0,2 кг.

Комплектность:

- контроллер КВ3020

- паспорт 3.849.003 ПС

- диск с программой (на партию контроллеров, поставляемых в один почтовый адрес)

- по заказу покупной блок питания DRA05-05 к контроллеру



Выпускаются по ТУ 4229-032-16851585-2008. При заказе необходимо указать, с каким прибором будет работать контроллер (СР3020 или СН3020).
