Альтами СМ0745 (СМ0745-Т)

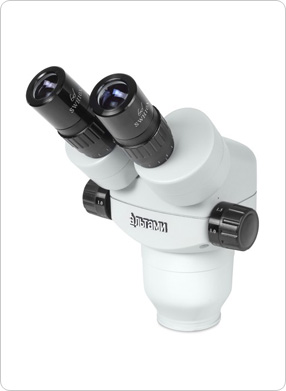

 Стереомикроскоп Альтами СМ0745 (СМ0745-Т), предназначен для наблюдения объемного
изображения предметов в отраженном или проходящем свете. Микроскоп широко применяется
в криминалистических учреждениях. Оптическая система по схеме Грену предоставляет большую глубину резкости в плоскости
исследуемого объекта, так как два изображения (левого и правого ракурса) сходятся
на расстоянии от окуляров до объекта. Благодаря этому, микроскоп удобно использовать
для визуального анализа крупных образцов.
Немаловажным также является удобство работы с прибором, поскольку часто за микроскопом
исследователю приходится проводить по нескольку часов кряду.
Стереомикроп Альтами СМ0745 (СМ0745-Т) имеет модульную конструкцию, т.е. заказчик
имеет возможность выбрать конфигурацию прибора, наиболее полно отвечающую его
задачам. На выбор оптика, столы, осветители.
Микроскоп можно комплектовать различными осветителями, к примеру, светодиодным
двухжгутовым осветителем, который позволяет освещать объект в разных направлениях
и под разными углами. При этом крепится он к вертикальной штанге и не занимает
лишнего места на рабочем столе.
С микроскопом Альтами СМ0745 (СМ0745-Т) в стандартной комплектации поставляются
окуляры SWH10X/23 мм. Дополнительно к стандартной комплектации можно заказать
окуляр SWH10X/23 мм с перекрестием и шкалой (200 делений).
Стереомикроскоп может поставляться как в бинокулярной (Альтами СМ0745), так и
в тринокулярной версии (Альтами СМ0745-Т) для сопряжения с окулярной камерой или
цифровым фотоаппаратом.
Так как бинокулярный микроскоп имеет два окуляра, нагрузка на глаза равномерно распределена, и работа с данным
микроскопом максимально удобна. Тем более, что при подключении к микроскопу цифровой
камеры, изображение можно выводить на экран монитора. В этом случае исследователь
получает качественные увеличенные изображения, которые можно сохранять на жесткий
диск компьютера.
Система цифровой регистрации на микроскопах позволяет оперативно составлять
фототаблицы (поставляется дополнительно).
Комплект "микроскоп Альтами СМ0745 + стол СМ-2" как нельзя лучше подходит для
исследований и пайки электронных плат в сборочных цехах приборостроительных отраслей.
Также этот комплект будет незаменимым помощником для специалистов по ремонту сотовых
телефонов и другой бытовой электехники.
Чтобы дым от работ не нарушал видимости объекта и не портил оптические элементы
во время пайки, лучше использовать паяльник с дымопоглотителем и специальное защитное
стекло (только для микроскопов без установленных дополнительных линз). Сборку
микроскопа можно увидеть на видео: Сборка стереомикроскопа Альтами СМ0745
Основные достоинства:
- Диапазон плавного увеличения микроскопа в комплекте с дополнительными окулярами
SWF30X/9: 7-135 крат.
- Рабочее расстояние: 118 мм в базовой комплектации, с дополнительной оптикой до
275 мм.
- Диапазон плавного увеличения микроскопа с дополнительной оптикой 2.59-270 крат.
- Поставляется в бинокулярном или тринокулярном исполнении.
- Бинокуляр расположен под углом 45° и поворачивается на 360°.
- Все элементы микроскопа покрыты порошковой краской, которая позволяет выдерживать
высокую температуру.
- Регулируемое межзрачковое расстояние: 52-76 мм.
- Плавное изменение увеличения без потери качества.
- ГРИП 7X ~6.5 мм; 45X ~0.35 мм.
Технические характеристики стереомикроскопа Альтами СМ0745 (СМ0745-Т)
| Оптическая система: |
Грену (Greenough Optical System). |
| Кратность трансфокатора: |
6.4:1 (7X-45X)
плавная смена увеличения. |
Общий диапазон возможных
увеличений: |
2.59X-270X
(с дополнительной оптикой).
Для определения итогового увеличения, поля зрения и рабочего расстояния в различных
комплектациях см. таблицу увеличений стереомикроскопа. |
| Насадка: |
бинокулярная (СМ0745) или тринокулярная (СМ0745-Т).
Возможно укомплектовать цифровой камерой
на выбор*. |
| Угол наклона окулярных тубусов: |
45°. |
| Регулировка межзрачкового расстояния: |
в пределах диапазона 52-75 мм. |
| Диоптрийная подстройка: |
независимая, для двух окуляров;
диапазон подстройки ±6 дптр. |
| Посадочный диаметр: |
76 мм. |
Габаритные размеры
(только голова): |
154 (Д) х 182 (Ш) х 230 (В) мм.
|
| Штативы, столы с микроподвижками, осветители, держатели*: |
более 30 наименований аксессуаров: см. брошюру.
Помощь в выборе осветителя. |
| Окуляры: |
- SWH10X/23 (пара);
- SWH10X/23 со шкалой*;
- SWH10X/23 с сеткой*;
- SWF15X/17 (пара)*;
- SWF20X/14 (пара)*;
- SWF30X/9 (пара)*. |
| Объективы: |
- 0.37Х*;
- 0.5Х*;
- 0.7X*;
- 1.5X* ;
- 2.0Х*. |
* - поставляется по дополнительному заказу.
Таблица увеличений стереомикроскопа Альтами СМ0745
| Окуляры: |
SWH10X/23 |
SWF15X/17* |
SWF20X/14* |
SWF30X/9* |
Объективы
(рабочее
расстояние): |
Увеличение, крат |
Видимое поле, мм |
Увеличение, крат |
Видимое поле, мм |
Увеличение, крат |
Видимое поле, мм |
Увеличение, крат |
Видимое поле, мм |
Без объектива
(118 мм) |
7-45 |
32.8-5.1 |
10.5-67.5 |
24.3-3.8 |
14-90 |
20-3.1 |
21-135 |
12.9-2 |
0.37X*
(275 мм) |
2.59-16.65 |
88.8-13.8 |
3.89-25 |
65.6-10.2 |
5.18-33.3 |
54.1-8.4 |
7.77-50 |
34.7-5.4 |
0.5X*
(195 мм) |
3.5-22.5 |
65.7-10.2 |
5.3-33.8 |
48.6-7.6 |
7-45 |
40-6.2 |
10.5-67.5 |
25.7-4 |
0.7X*
(145 мм) |
4.9-31.5 |
46.9-7.3 |
7.4-47.2 |
34.7-5.4 |
9.8-63 |
28.6-4.4 |
14.7-94.5 |
18.4-2.9 |
1.5X*
(58 мм) |
10.5-67.5 |
21.9-3.4 |
15.8-101.3 |
16.2-2.5 |
21-135 |
13.3-2.1 |
31.5-202.5 |
8.6-1.6 |
2.0X*
(35 мм) |
14-90 |
16.4-2.6 |
21-135 |
12.1-1.9 |
28-180 |
10-1.6 |
42-270 |
6.4-1 |
* - поставляется по дополнительному заказу.
Увеличение на мониторе компьютера
Увеличение на мониторе компьютера высчитывается, как произведение величин:
- увеличения значения трансфокатора микроскопа;
- увеличения установленного объектива;
- увеличения установленного адаптера;
- Индекса увеличения, зависящего от размеров монитора и датчика камеры.
- Индекс увеличения (монитор 17" и камера CCD 1/3"): 17×25.4/6*=71.9;
- Индекс увеличения (монитор 19" и камера CCD 1/2"): 19×25.4/8*=60.3;
- Индекс увеличения (монитор 14" и камера CCD 2/3"): 14×25.4/11*=32.3.
* – размер датчика цифровой камеры: 1/3"=6 мм; 1/2.5"=7 мм; 1/2"=8 мм; 2/3"=11 мм; 1"=16 мм.
Пример
Изображение объекта исследования, при использовании микроскопа Альтами СМ0745Т
(c уcтановленным объективом 0.7 крат) и цифровой камеры Altami USB 3150R6 1/2CMOS
(c адаптером 0.5Х), просматриваемое на 19" мониторе, может быть увеличено в диапазоне:
- от 0.7×0.7×0.5×(19×25.4/8)=14.77 крат;
- до 4.5×0.7×0.5×(19×25.4/8)=94.97 крат. |
