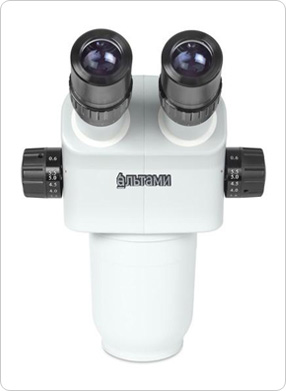

Стереомикроскоп Альтами СМ0655 (СМ0655-Т), предназначен для получения объемного
изображения предметов в отраженном или проходящем свете.
Оптическая система по схеме Грену предоставляет большую глубину резкости в плоскости
исследуемого объекта, так как два изображения (левого и правого ракурса) сходятся
на расстоянии от окуляров до объекта. Благодаря этому микроскоп удобно использовать
для визуального анализа образцов.
Микроскоп широко применяется в различных областях промышленности, в сборочных
цехах приборостроительных отраслей, в исследовательских лабораториях, в лабораториях
горнодобывающей промышленности и др.
Альтами СМ0655 (СМ0655-Т) может поставляться как в бинокулярном исполнении (Альтами
СМ0655), так и в тринокулярном (Альтами СМ0655-Т). К микроскопу в тринокулярном
исполнении можно дополнительно приобрести цифровую камеру от 1.3 до 5 MPix, установив
которую, можно получать цифровые снимки объектов исследований и сохранять их на компьютере.
Стереомикроскоп Альтами СМ0655 (СМ0655-Т) имеет модульную конструкцию, т. е.
заказчик имеет возможность выбрать конфигурацию прибора, наиболее полно отвечающую
его задачам. На выбор оптика, столы, осветители.
В стандартной комплектации микроскоп Альтами СМ0655 (СМ0655-Т) оснащается окулярами
SWH10X/23 мм.
Дополнительно к стандартной комплектации можно заказать окуляр SWH10X/23 мм с
перекрестием и шкалой (200 делений).
- Диапазон плавного увеличения микроскопа: 0.6X-5.5X; кратность трансфокатора:
1:9.2.
- Рабочее расстояние: 108 мм в базовой комплектации, с дополнительной оптикой до 275 мм.
- Видимое увеличение: 6X-55X в базовой комплектации, с дополнительной оптикой:
2.2X-330X.
- Видимое поле: 38.3-4.2 мм в базовой комплектации, с дополнительной оптикой: 99.1-0.8 мм.
- Окуляры: SWH10X/23 мм в базовой комплектации.
- Окулярные тубусы расположены под углом 45°.
- Диоптрийная подстройка ±6 дптр.
- Регулируемое межзрачковое расстояние: 52-76 мм.
- Плавное изменение увеличения без потери качества.
Технические характеристики стереомикроскопа Альтами СМ0655 (СМ0655-Т)
| Оптическая система: |
Грену (Greenough Optical System). |
Кратность
трансфокатора: |
9.2:1 (6X-55X)
плавная смена увеличения. |
| Общий диапазон возможных увеличений: |
2.2X-330X
(с дополнительной оптикой).
Для определения итогового увеличения, поля зрения и рабочего расстояния в различных
комплектациях см. таблицу увеличений стереомикроскопа. |
| Насадка: |
бинокулярная (СМ0655) или тринокулярная (СМ0655-Т).
Возможно укомплектовать цифровой камерой
на выбор*. |
| Угол наклона окулярных тубусов: |
45°. |
| Регулировка межзрачкового расстояния: |
в пределах диапазона 50-75 мм. |
Диоптрийная
подстройка: |
независимая, для двух окуляров;
диапазон подстройки ±6 дптр. |
| Посадочный диаметр |
76 мм.
|
Габаритные размеры
(только голова): |
161 (Д) х 189 (Ш) х 248 (В) мм. |
| Штативы, столы с микроподвижками, осветители, держатели*: |
более 30 наименований аксессуаров: см. брошюру.
Помощь в выборе осветителя. |
| Окуляры: |
- SWH10X/23 (пара);
- SWH10X/24 (пара)*;
- SWH10X/23 со шкалой*;
- SWH10X/23 с сеткой*;
- SWF15X/17 (пара)*;
- SWF20X/14 (пара)*;
- SWF30X/9 (пара)*. |
| Объективы: |
- 0.37Х*;
- 0.5Х*;
- 0.7X*;
- 1.5X* ;
- 2.0Х*. |
* - поставляется по дополнительному заказу.
Таблица увеличений стереомикроскопа Альтами СМ0655
| Окуляры: |
SWH10X/23 |
SWF15X/17* |
SWF20X/14* |
SWF30X/9* |
Объективы
(рабочее
расстояние): |
Увеличение, крат |
Видимое поле, мм |
Увеличение, крат |
Видимое поле, мм |
Увеличение, крат |
Видимое поле, мм |
Увеличение, крат |
Видимое поле, мм |
Без объектива
(108 мм) |
6-55 |
38.3-4.2 |
9-82.5 |
28.3-3.1 |
12-110 |
23.3-2.5 |
18-165 |
15-1.6 |
0.37X*
(275 мм) |
2.2-20.4 |
99.1-10.8 |
3.3-30.5 |
76.6-8.3 |
4.4-40.7 |
63.1-6.9 |
6.6-61.1 |
40.5-4.4 |
0.5X*
(195 мм) |
3-27.5 |
76.7-8.4 |
4.5-41.2 |
56.7-6.2 |
6-55 |
46.7-5.1 |
9-82.5 |
30-3.3 |
0.7X*
(145 мм) |
4.2-38.5 |
45.8-6 |
6.3-57.8 |
40.5-4.4 |
8.4-77 |
33.3-3.6 |
12.6-115.5 |
21.4-2.3 |
1.5X*
(58 мм) |
9-82.5 |
25.6-2.8 |
13.5-123.75 |
18.9-2.1 |
18-165 |
15.6-1.7 |
27-247.5 |
10-1.1 |
2.0X*
(35 мм) |
12-110 |
19.2-2.1 |
18-165 |
14.2-1.5 |
24-220 |
11.7-1.3 |
36-330 |
7.5-0.8 |
* - поставляется по дополнительному заказу.
Увеличение на мониторе компьютера
Увеличение на мониторе компьютера высчитывается, как произведение величин:
- увеличения значения трансфокатора микроскопа;
- увеличения установленного объектива;
- увеличения установленного адаптера;
- Индекса увеличения, зависящего от размеров монитора и датчика камеры.
- Индекс увеличения (монитор 17" и камера CCD 1/3"): 17×25.4/6*=71.9;
- Индекс увеличения (монитор 19" и камера CCD 1/2"): 19×25.4/8*=60.3;
- Индекс увеличения (монитор 14" и камера CCD 2/3"): 14×25.4/11*=32.3.
* – размер датчика цифровой камеры: 1/3"=6 мм; 1/2.5"=7 мм; 1/2"=8 мм; 2/3"=11 мм; 1"=16 мм.
Пример.
Изображение объекта исследования, при использовании микроскопа Альтами СМ0655Т
(c уcтановленным объективом 2 крата) и цифровой камеры Altami USB 5000R5 1/2.5CMOS
(c адаптером 0.5Х), просматриваемое на 19" мониторе, может быть увеличено в диапазоне:
- от 0.6×2×0.5×(19×25.4/7)=41.37 крат;
- до 5.5×2×0.5×(19×25.4/7)=379.23 крат. |
