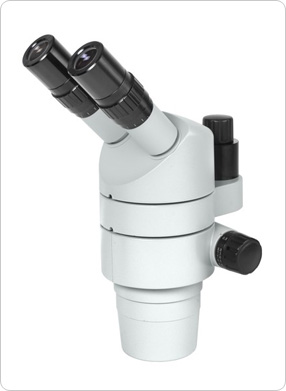

Альтами СПМ0880

Оптическая система Галилея создается с помощью двух оптических параллельных пучков, что обеспечивает трехмерное изображение с высоким разрешением, истинной цветопередачей и отсутствием искажений. Кроме того, она предоставляет возможности для проведения точных измерений и документирования.

Стереомикроп Альтами СПМ0880 имеет модульную конструкцию, т.е. заказчик имеет возможность выбрать конфигурацию прибора, наиболее полно отвечающую его задачам. На выбор оптика, столы, осветители. В стандартной комплектации поставляется микроскоп, окуляры SWH10X/23 мм и план ахроматический объектив 1Х.

Тринокулярную модель микроскопа можно получить, оснастив бинокулярную специальным сплиттером.

Система цифровой регистрации на микроскопах позволяет оперативно составлять фототаблицы (поставляется дополнительно).

Немаловажным также является удобство работы с прибором, поскольку часто за микроскопом исследователю приходится проводить по нескольку часов кряду.

Микроскоп можно комплектовать светодиодным двухжгутовым осветителем, который позволяет освещать объект в разных направлениях и под разными углами. При этом крепится он к вертикальной штанге и не занимает лишнего места на рабочем столе.

Технические характеристики стереомикроскопа Альтами СПМ0880

Оптическая система:	Галилея/Аббе (Galilean Optical System).
Кратность трансфокатора:	10:1 (8X-80X) плавная смена увеличения.
Общий диапазон возможных увеличений:	4X-360X (с дополнительной оптикой). Для определения итогового увеличения, поля зрения и рабочего расстояния в различных комплектациях см. таблицу увеличений стереомикроскопа.
Насадка:	бинокулярная. Возможно укомплектовать сплиттером для подключения цифровой камеры. Возможно укомплектовать цифровой камерой на выбор*.
Угол наклона окулярных тубусов:	45° Возможно укомплектовать насадкой с изменяемым углом наклона тубусов.
Регулировка межзрачкового расстояния:	в пределах диапазона 50-76 мм.
Диоптрийная подстройка:	независимая, для двух окуляров; диапазон подстройки ±6 дптр.
Посадочный диаметр:	76 мм.
Габаритные размеры (только голова)	154 (Д) х 172 (Ш) х 332 (В) мм.
*Штативы, столы с микроподвижками, осветители, держатели:**	более 30 наименований аксессуаров: см. брошюру. Помощь в выборе осветителя.
Окуляры:	- PL WF10X/22 (пара); - SWH10X/23 со шкалой; - SWH10X/23 с сеткой; - SWF15X/17 (пара); - SWF20X/14 (пара); - SWF30X/9 (пара)*.
Объективы:	- 0.5Х; - 0.7X; - Plan 1Х; - 1.5X* .

* - поставляется по дополнительному заказу.

Таблица увеличений стереомикроскопа Альтами СПМ0880

Окуляры:	PL WF10X/22 мм		SWF15X/17 мм*		SWF20X/14 мм*		SWF30X/9 мм*
Объективы (рабочее расстояние):	Увеличение, крат	Видимое поле, мм	Увеличение, крат	Видимое поле, мм	Увеличение, крат	Видимое поле, мм	Увеличение, крат	Видимое поле, мм
0.5X* (186 мм)	4-40	55-8.8	6-60	42.5-6.8	8-80	35-5.6	12-120	22.5-3.6
0.7X* (135 мм)	5.6-56	39.3-6.3	8.4-84	30.36-4.86	11.2-112	25-4	16.8-168	16.1-2.57
1X (91 мм)	8-80	27.5-4.4	12-120	21.25-3.4	16-160	17.5-2.8	24-240	11.25-1.8
1.5Х* *(40 мм)*	12-120	18.33-2.93	18-180	14.17-2.27	24-240	11.67-1.87	36-360	7.5-1.2

* - поставляется по дополнительному заказу.

При использовании 0.5Х объектива следует использовать дополнительную штангу на стол, чтобы расположить микроскоп на заданном рабочем расстоянии.

Дополнительный объектив 1.5Х при использовании устанавливается на объектив 1Х.

Увеличение на мониторе компьютера
Увеличение на мониторе компьютера высчитывается, как произведение величин:

увеличения значения трансфокатора микроскопа;
увеличения установленного объектива;
увеличения установленного адаптера;
Индекса увеличения, зависящего от размеров монитора и датчика камеры.
- Индекс увеличения (монитор 17" и камера CCD 1/3"): 17×25.4/6*=71.9;
- Индекс увеличения (монитор 19" и камера CCD 1/2"): 19×25.4/8*=60.3;
- Индекс увеличения (монитор 14" и камера CCD 2/3"): 14×25.4/11*=32.3.
* – размер датчика цифровой камеры: 1/3"=6 мм; 1/2.5"=7 мм; 1/2"=8 мм; 2/3"=11 мм; 1"=16 мм.

Пример
Изображение объекта исследования, при использовании микроскопа Альтами СПМ0880 (c уcтановленным объективом Plan 1Х) и цифровой камеры Altami USB 3150R6 1/2CMOS (c адаптером 0.5Х), просматриваемое на 19" мониторе, может быть увеличено в диапазоне:
- от 0.8×1×0.5×(19×25.4/8)=24.13 крат;
- до 8.0×1×0.5×(19×25.4/8)=241.3 крат.
