 Моновидеомикроскоп предназначен для вывода цифрового изображения различных объектов в отраженном
или проходящем свете на экран монитора компьютера, а также для проведеня исследований
при помощи окуляров.

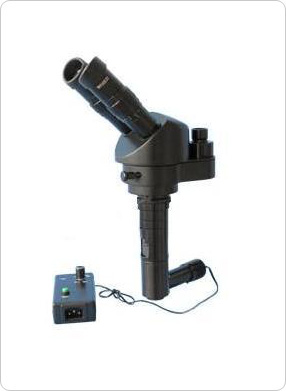

Моновидеомикроскоп Альтами МВ1490 поставляется в двух исполнениях: бинокулярном
(модель МВ1490БС) и тринокулярном (модель МВ1490БТС). При этом возможно приобрести
сначала бинокулярный микроскоп МВ1490БС, а потом, при необходимости, оснастить
его специальным сплиттером, превратив в тринокулярный МВ1490БТС.
Моновидеомикроскоп Альтами МВ1490 можно укомплектовать различными цифровыми камерами с соответствующими адаптерами, а также окулярами 10х, 15х, 20х, 30х, объективами
0.7х и 2х, расширяющими диапазон возможных увеличений и рабочих расстояний, разнообразными
столами или штативами, дополнотельными осветителями (см. брошюру).
Плавное изменение увеличения ZOOM 1.4X-9X (1:6.4) позволяет установить точно
такое увеличение предмета исследования, при котором будут видны и четко определяться
необходимые объекты интереса.
Микроскоп Альтами МВ1490 может быть поставлен в нескольких вариантах:
- Альтами МВ1490БС (БТС) - микроскоп со светодиодным коаксиальным осветителем;
- Альтами МВ1490БСП (БТСП) - микроскоп со светодиодным коаксиальным осветителем и комплектом поляризации
для коаксиального осветителя;
- Альтами МВ1490БСД (БТСД) - микроскоп с функцией Click-Stop у кольца плавного увеличения, позволяет фиксировать
целые значения зума (например, 1Х, 2Х и т. д.).
Оптические характеристики МВ1490
Диапазон увеличений трансфокатора
|
1.4Х-9Х (кратность 1:6.4) |
Рабочее расстояние
|
103 мм |
Угол наклона окулярных тубусов
|
45° |
Регулировка межзрачкового расстояния
|
53-75 мм
|
Диоптрийная подстройка
|
±6 дптр. |
Встроенный осветитель
|
Коаксиальный светодиодный |
| Максимальный формат подключаемых камер |
1/2" |
| Крепление камер |
C-mount |
Таблица оптических увеличений МВ1490
Окуляры
|
Параметры
|
Без дополнительного объектива |
Дополнительный объектив 0.7х*
|
Дополнительный объектив 2.0х* |
| Окуляры SWH10X/22 |
Оптическое увеличение, крат |
14Х-90Х |
9.8X~63X |
28X~180X |
Поле зрения, мм
|
15.7-2.44 |
22.4-3.5 |
7.86-1.22 |
|
Окуляры SWF15X/17* |
Оптическое увеличение, крат |
21Х-135Х |
14.7х-94.5х |
42Х-270Х |
| Поле зрения, мм |
12.14-1.89 |
17.35-2.7 |
6.07-0.94 |
|
Окуляры SWF20X/14* |
Оптическое увеличение, крат |
28Х-180Х |
19.6Х-126Х |
56Х-360Х |
| Поле зрения, мм |
10-1.56 |
14.29-2.22 |
5-0.78 |
|
Окуляры SWF30X/9* |
Оптическое увеличение, крат |
42Х-270Х |
29.4х-189х |
84Х-540Х |
| Поле зрения, мм |
6.43-1 |
9.18-1.43 |
3.21-0.5 |
| Рабочее расстояние, мм |
103 |
145 |
35 |
|
Диапазон изменения увеличений трасфокатора 1.4-9X |
* - поставляется по дополнительному заказу.
Для определения итогового увеличения при промежуточных значениях трансфокатора
необходимо увеличение окуляров (10Х, 15Х, 20Х, 30Х) умножить на установленное
увеличение трансфокатора (2Х, 3Х, 4Х, 5.5Х, 7Х и т. д.) и, если используется дополнительный
объектив, на его увеличение (0.7Х или 2Х).
Для определения итогового поля зрения при промежуточных значениях трансфокатора
необходимо поле зрения окуляра (22 мм, 17 мм, 14 мм, 9 мм) разделить на установленное
увеличение трансфокатора (2Х, 3Х, 4Х, 5.5Х, 7Х и т. д.) и, если используется дополнительный
объектив, на его увеличение (0.7Х или 2Х).
Расчет увеличения на экране монитора
| Адаптер |
Параметры |
Без дополнительного объектива |
Дополнительный объектив 0.7х* |
Дополнительный объектив 2.0х* |
Адаптер 0.5Х
|
Оптическое увеличение, крат |
0.7X-4.5X |
0.49X-3.15X |
1.4X-9X |
| Поле зрения, мм** |
9.36X7.03-1.46X1.09 |
13.57X10.04-2.08X1.56 |
4.68X3.51-0.73X0.55 |
| Адаптер 1Х |
Оптическое увеличение, крат |
1.4X-9X |
0.98X-6.3X |
2.8X-18X |
| Поле зрения, мм** |
4.68X3.51-0.73X0.55 |
6.68X5.02-1.04X0.78 |
2.34X1.76-0.36X0.27 |
| Рабочее расстояние, мм |
103 |
145 |
35 |
|
Диапазон изменения увеличений трасфокатора 1.4-9X |
** - поле зрения дано для камер с размером датчика 1/2" (6.55 мм (H) x 4.92 мм
(V))
Увеличение на мониторе компьютера высчитывается, как произведение оптического
увеличения из таблицы расчета (выше) на Индекс увеличения, зависящий от размера
монитора и датчика камеры (например, монитор 17" и две камеры с различными датчиками):
- Индекс увеличения (монитор 17" и камера CCD 1/3"): 17×25.4/6*=71.9Х;
- Индекс увеличения (монитор 17" и камера CCD 1/2"): 17×25.4/8*=53.9Х.
* – размер датчика цифровой камеры: 1/3"=6 мм; 1/2"=8 мм.
Итоговый диапазон увеличений моновидеомикроскопа МВ1490 в стандартной комплектации
с адаптером 1X на экране монитора размером 17" при использовании камеры с форматом
матрицы 1/2" будет равен: от 1.4×53.9=75.46X, до 9×53.9=485.1X. |
