 Трассодефектоискатель ТДИ-МА – это универсальный прибор, позволяющий на местности
определять местоположение и направление кабельных линий и металлических трубопроводов,
а также определять место их повреждения (обрыв, короткое замыкание, повреждение
защитной оболочки, коррозия, понижение сопротивления изоляции).
Назначение
Трассодефектоискатель ТДИ-МА предназначен для проведения следующих видов работ
на кабельных линиях и металлических трубопроводах:
- определение места прохождения трассы;
- определение направления трассы;
- определение глубины прокладки трассы.
- определение места повреждения трассы (обрыв, короткое замыкание, повреждение
изоляции и пр.);
Область применения
Трассодефектоискатель ТДИ-МА применяется для контроля при прокладке и эксплуатации
следующих типов кабельных линий и трубопроводов:
- медножильные кабели связи (ТПП, МКС и т.п.);
- кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- силовые кабели (АСБ, ВВГ и т.п.);
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
- оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.);
- водопровод, газопровод, нефтепровод;
- в строительных организациях для предотвращения возможности повреждения коммуникаций
при проведении земляных работ.
Особенности прибора
- полностью электронное управление режимами;
- ЖК-дисплей, отображающий режимы работы;
- цифровая фильтрация сигнала — позволяет на порядок повысить помехозащищенность
и избирательность приемника;
- дополнительное подавление индустриальных помех (50- 100Гц) допускает работу вблизи
контатных линий железных дорог и в иных неблагоприятных условиях, в которых работа
предыдущих моделей трассоискателей была невозможна;
- полностью автоматический выбор необходимого коэффициента усиления в пределах
5 декад;
- наличие 7 Гц канала, что делает возможным разделение ёмкостной и гальванической
утечек и отфильтровать блуждающие токи;
- возможность работы как с использованием наушников или встроенного динамика, так
и по показаниям на ЖК-дисплее;
- скоростное зарядное устройство в сочетании Li-Ion аккумулятором позволяет не
только полностью зарядить аккумулятор за 2 часа, но и оперативно подзаряжать его
за 15-20 минут без каких-либо неблагоприятных последствий (Li-Ion аккумулятор
не имеет эффекта «памяти»);
- микропроцессорный контроль за состоянием аккумулятора позволяет своевременно
отключить прибор в автоматическом режиме, предохраняя аккумулятор от разрушения
перезарядом;
- брызгозащитная пленочная клавиатура;
Технические характеристики
| Методы поиска |
индукционный и контактный |
| Рабочие частоты, индукционный метод |
50 Гц, 893 Гц, 2430 Гц, 8930 Гц |
| Рабочие частоты, контактный метод |
7 Гц, 50 Гц, 893 Гц, 2430 Гц, 8930 Гц |
| Активная фильтрация |
аналоговая, цифровая |
| Вывод информации |
ЖК-дисплей 98х32, встроенный динамик, головные телефоны |
| Время непрерывной работы ТДИ-МА от аккумуляторной батареи |
не менее 8 часов и зависит от состояния аккумулятора. |
| Диапазон рабочих температур |
-20°С …+40°С |
| Габаритные размеры |
350 х 850 х 260 и 300 х 400 х 250 мм |
| Масса ТДИ-МА с аккумуляторной батареей |
не более 2,5 кг |
| Совместимые по параметрам сигнала генераторы |
источник зондирующих импульсов ИЗИ-6М или ИЗИ-100 |

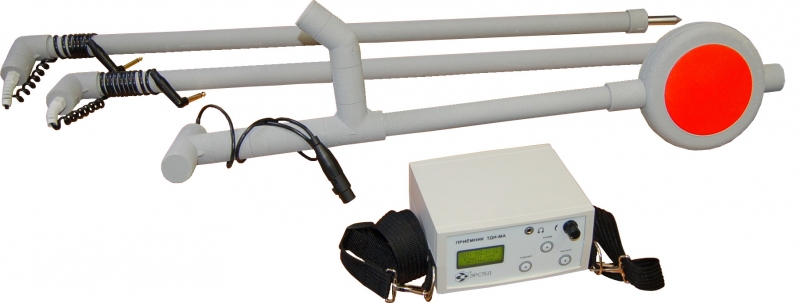

Комплект поставки
| Приемник ТДИ-МА: измерительный блок |
1 шт. |
| Дискообразная поисковая антенна |
1 шт. |
| Штырь для поиска утечек |
2 шт. |
| Блок питания (зарядное устройство) |
1 шт. |
| Руководство по эксплуатации |
1 шт. |
| Cумка для аксессуаров |
3 шт. | |
