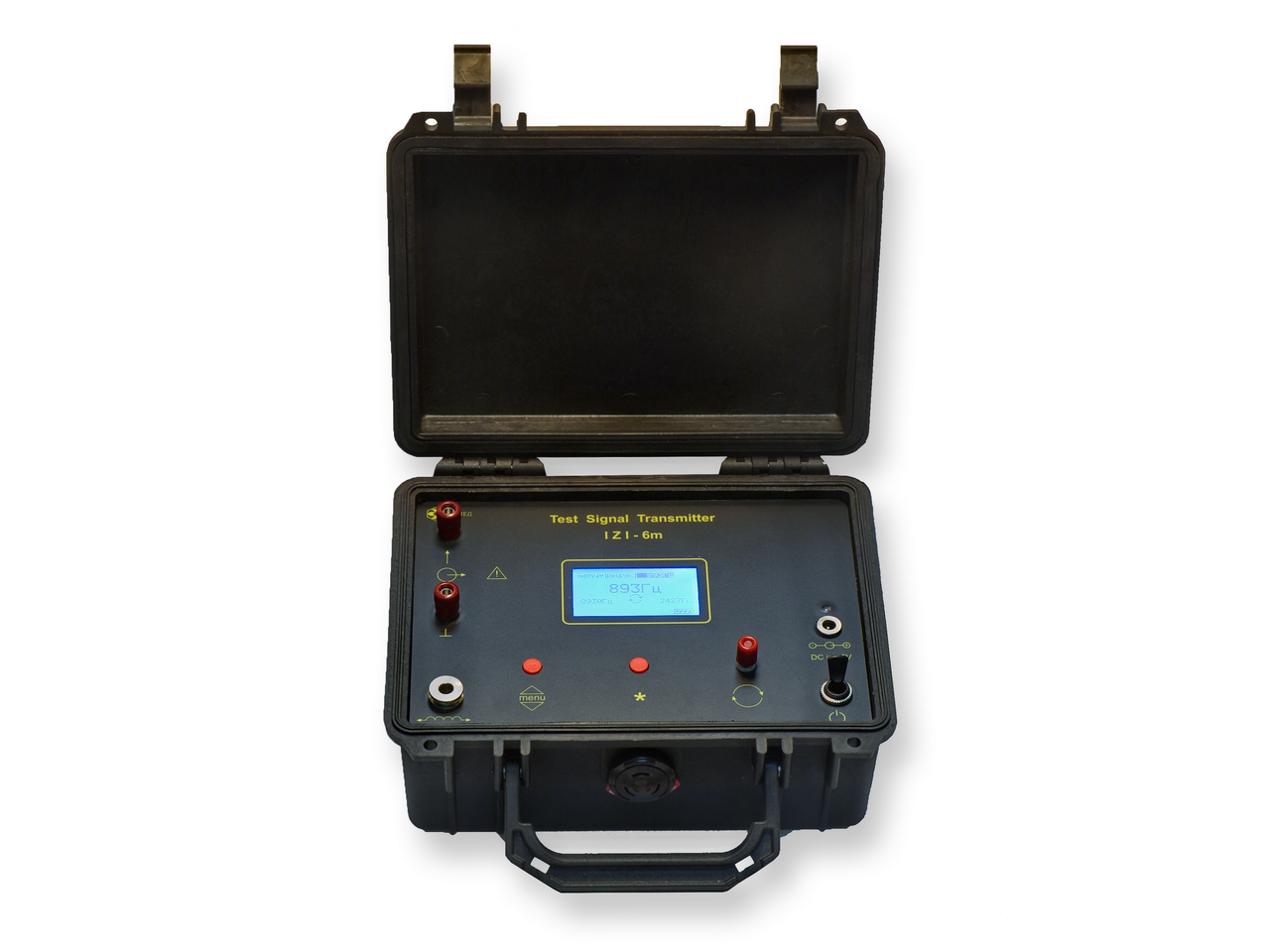

 Генератор ИЗИ-6М – это компактный прибор, позволяющий подавать в кабельную линию
или трубопровод сигнал, необходимый для идентификации трассы приёмником-трассоискателем.
Область применения
Генератор ИЗИ-6М в комплекте с приёмниками-трассоискателями применяется для контроля
при прокладке и эксплуатации следующих типов кабелей и трубопроводов:
- медножильные кабели связи (ТПП, МКС и т.п.);
- кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- силовые кабели (АСБ, ВВГ и т.п.);
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
- оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.);
- металлические трубопроводы: водопровод, газопровод, нефтепровод;
- в строительных организациях для предотвращения возможности повреждения коммуникаций
при проведении земляных работ.
Особенности прибора
Генератор ИЗИ-6М разработан на замену ИЗИ и имеет следующие особенности:
Два набора рабочих частот:
- Заводские частоты: предустановленный заводской набор (7 Гц, 893 Гц, 2.43 кГц, 8.93 кГц), совместим
со всеми моделями приёмников выпускавшихся ЗАО «ЭРСТЕД» с 1992 года. Сверхнизкая частота 7 Гц для поиска утечки на землю.
- Пользовательские частоты: пользователь может создать свой набор из трех любых частот в диапазоне 300 Гц … 40 кГц, что позволяет применять его с ЛЮБЫМ приемником трассоискателя импортного или
российского производства.
Дистанционное управление мощностью и рабочими частотами на расстояниях до 1 км. Опция поставляется по заказу.
Функция контроля напряжения и тока на выходе генератора, напряжения встроенного аккумулятора, а также напряжения
в подключаемом кабеле.
Генератор ИЗИ-6М сохраняет все свойства своего предшественника ИЗИ:
- непрерывный и импульсный режим работы генератора;
- электронное управление режимами работы;
- цифровой индикатор тока в кабеле;
- система контроля и автоматического согласования с нагрузкой (трассой);
- переменная мощность, 1 Вт до 6 Вт (в зависимости от нагрузки);
- исключена возможность возникновения разрушающего тока в кабеле;
- возможность работы с высокоомными нагрузками, cнижение тока в кабеле не приводит
к исчезновению сигнала;
- наличие выносного индуктора (в герметичном исполнении) обеспечивающего возможность
наведения сигнала на кабель без электрического контакта, форма индуктора позволяет
использовать его для закладки в шурф до 1 м, в том числе и заполненный водой;
- резонансный режим индуктора — при значительной излучаемой мощности потребление
от аккумулятора минимально;
- система контроля работоспособности;
- возможность подключения генератора к внешнему источнику питания 12 В или к сети
220В, 50 Гц через адаптер;
- встроенный необслуживаемый свинцовый герметичный гелевый аккумулятор, устойчивый
к глубокому разряду и перезаряду.
Технические характеристики
| Заводские частоты |
7 Гц, 893 Гц, 2.43 кГц, 8.93 кГц для работы совместно с приемниками ТИ-05-3,
ТДИ-05М-3 и ТДИ-МА |
| Диапазон установки пользовательских частот |
300 Гц – 40000 Гц |
| Точность установки пользовательских частот |
Не более ±0.5% от устанавливаемого значения частоты |
| Шаг установки пользовательских частот |
1.0 Гц |
| Временной интервал следования зондирующих импульсов в режиме ИГ |
Пачка – 0,375 сПауза – 0,125 с |
| Выходная мощность |
1…6 Вт в зависимости от нагрузки в диапазоне 1.5 Ом … 1 кОм |
| Измерение напряжения |
0 .. 400 В (Постоянное, переменное) |
| Управление |
Управление через меню, монохромный ЖКИ дисплей 128*64 точки с подсветкой |
| Дистанционное управление |
мощностью и рабочими частотами на расстояниях до 1 км. Опция поставляется по
заказу. |
| Возможность неконтактного подключения к трассе |
Выносной герметичный резонансный индуктор |
| Согласование с нагрузкой |
Автоматическое |
| Время непрерывной работы, не менее |
не менее 10 часов, в зависимости от нагрузки при температуре 10°С. . +30°С |
| Электропитание |
- Встроенный аккумулятор 12 В,
- внешний источник 12 В,
- сеть 220 В, 50 Гц через адаптер
|
| Масса c аккумулятором |
4.5 кг |
| Диапазон рабочих температур |
-20°С …+50°СПри влажности до 95%,без конденсата. |
| Совместимые по параметрам сигнала приемники |
ТДИ-МА, ТИ-05-3, ТДИ-05м-3 и ЛЮБЫЕ приемники в частотном диапазоне 300 Гц … 40 кГц |
Комплект поставки
| Генератор ИЗИ-6М |
1 шт. |
| Сумка для переноски прибора |
1 шт. |
| Индуктор |
1 шт. |
| Провода для подключения к кабелю |
1 шт. |
| Провод для подключения к автомобильному аккумулятору |
1 шт. |
| Блок питания (зарядное устройство) |
1 шт. |
| Руководство по эксплуатации |
1 шт. | |
