 Трассодефектоискатель ТДИ-05М-3 – это универсальный прибор, сочетающий в себе
преимущества индукционного и контактного метода поиска неисправностей. Позволяет
не только локализовать трассу, но и точно определить место повреждения изоляции.
В комплекте с источником зондирующих импульсов позволяет проводить следующие
работы: поиск места прохождения трассы (кабели управления, телефонный и силовой
кабели, линии городской трансляционной сети, водопровод, газопровод или любой
другой металлический продуктопровод), определение глубины прокладки трассы, ТОЧНОЕ
определение места повреждения кабеля (обрыв, короткое замыкание, повреждение изоляции).
Назначение
Трассодефектоискатель ТДИ-05М-3 предназначен для проведения следующих видов работ
на подземных коммуникациях:
- определение места прохождения и направления подземных коммуникаций (трассировка);
- определение глубины прокладки подземных коммуникаций;
- определение места повреждения подземных коммуникаций (обрыв, короткое замыкание,
повреждение изоляции);
- контактная идентификация «своего» кабеля в параллельных пучках;
Область применения
Трассодефектоискатель ТДИ-05М-3 применяется для контроля при прокладке и эксплуатации
следующих типов подземных коммуникаций:
- медножильные кабели связи (ТПП, МКС и т.п.);
- кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- силовые кабели (АСБ, ВВГ и т.п.);
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
- оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.);
- водопровод, газопровод, нефтепровод.
Трассодефектоискатель ТДИ-05М-3 применяется в строительных организация для предотвращения
возможности повреждения коммуникаций при проведении земляных работ.
Особенности прибора
- наведение оператора на трассу осуществляется при помощи наушников и по стрелочному
индикатору уровня;
- высокая помехозащищенность и чувствительность приемного тракта;

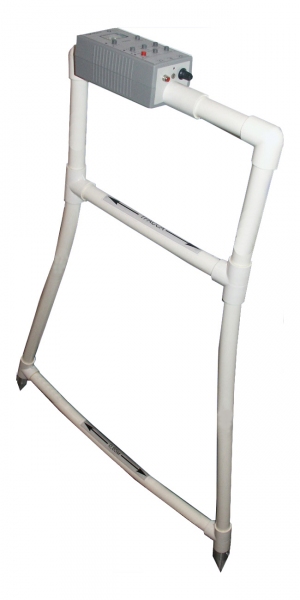

- приемник и щупы для локации повреждений изоляции объединены в одном корпусе (в
виде А-образной рамы);
- наличие режима пассивного поиска энергетических кабелей, находящихся под напряжением
и проложенных в грунте или в виде скрытой проводки в стенах зданий.
Технические характеристики
| Методы поиска |
индукционный и контактный |
| Рабочие частоты, индукционный метод |
50 Гц, 893 Гц, 2430 Гц, 8930 Гц |
| Рабочие частоты, контактный метод |
50 Гц, 893 Гц, 2430 Гц, 8930 Гц |
| Активная фильтрация |
аналоговая |
| Вывод информации |
измерительная головка, головные телефоны |
| Время непрерывной работы ТДИ-05М-3 от аккумуляторной батареи |
не менее 40 часов и зависит от состояния аккумулятора |
| Диапазон рабочих температур |
-15°С …+40°С |
| Габаритные размеры |
960 х 650 х 75 мм |
| Масса |
не более 1,8 кг |
| Совместимые по параметрам сигнала генераторы |
источник зондирующих импульсов ИЗИ-6М или ИЗИ-100 |
Комплект поставки
| Приемник ТДИ-05М-3: измерительный блок со встроенной поисковой антенной и контактными
штырями |
1 шт. |
| Наушники |
1 шт. |
| Блок питания (зарядное устройство) |
1 шт. |
| Руководство по эксплуатации |
1 шт. |
| Чехол для измерительного блока |
1 шт. | |
