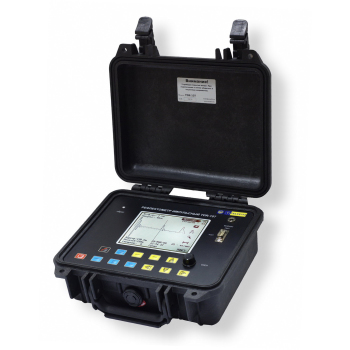

TDR-107 – это современный цифровой рефлектометр, специально разработанный для поиска и диагностики повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля и пр.

Импульсный рефлектометр TDR-107 реализует следующие методы измерений:
• импульсный (TDR);
• импульсно-дуговой* (Arc-Reflection);

*при использовании совместно с генератором дуговых разрядов ADG‑200 (ЗАО «ЭРСТЕД»)

Назначение

Прибор TDR-107 предназначен для проведения измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом, следующими методами:

Импульсный метод (TDR)

наиболее точный и безопасный режим — эффективен для диагностики низкоомных повреждений (менее 1 кОм) и коротких замыканий, поиска обрывов кабельной линии:

• измерение длин кабелей;
• измерение расстояний до неоднородностей волнового сопротивления или повреждений ;
• измерение коэффициента укорочения линии при известной ее длине;
• определение характера повреждений.

В приборе реализован метод импульсной рефлектометрии, который основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления линии. При измерениях импульсным методом в линию посылают прямоугольный зондирующий импульс, который, частично отражаясь от неоднородностей, возвращается обратно. Отраженные импульсы возвращаются в прибор через некоторое время с момента посылки зондирующего импульса. Зная скорость распространения электромагнитной волны в линии и время задержки отраженного сигнала, можно рассчитать расстояние до неоднородности волнового сопротивления. Зондирующий и отраженные импульсы наблюдаются на экране, масштабируемом по дальности и по их виду судят о характере неоднородности линии.

Неоднородности волнового сопротивления являются следствием нарушения технологии производства кабелей, а также следствием механических и электрических повреждений при строительстве и эксплуатации линий. Неоднородность также возникает в местах подключения к линии каких-либо устройств (муфта, отвод, сростка кабеля, катушка Пупина и т.д.), либо в местах неисправностей (обрыв, короткое замыкание, намокание сердечника кабеля, утечка на землю, утечка на соседний провод, разбитость пар и т.д.). Метод импульсной рефлектометрии позволяет фиксировать множественные неоднородности, как дискретные, так и протяженные, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса

Импульсно-дуговой метод (Arc-Reflection)*

- в комплексе с генератором высоковольтных импульсов (ГВИ) позволяет выявлять высокоомные повреждения (свыше 1 кОм) с точностью импульсного метода.

Локализация замыканий с высоким сопротивлением в месте дефекта обычно затруднительна при использовании низковольтного импульсного метода измерений. Одним из способов локализации таких дефектов на силовых кабелях является импульсно-дуговой метод.

Сущность импульсно-дугового метода заключается в том, что с помощью генератора высоковольтных импульсов ГВИ в месте повреждения кабеля создается кратковременная электрическая дуга, низкое сопротивление которой отражает зондирующий импульс рефлектометра.

Метод не требует предварительного прожига изоляции и особенно эффективен при работе на кабелях с полиэтиленовой оболочкой.

*Реализация импульсно-дугового метода осуществляется при использовании дополнительного оборудования: генератора дуговых разрядов ADG-200 (ЗАО «ЭРСТЕД»).

Область применения

Импульсный рефлектометр TDR-107 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• медножильные кабели связи (ТПП, МКС и т.п.);
• кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• силовые кабели (АСБ, ВВГ, СИП и т.п.);
• воздушные кабельные линии;
• компьютерные сети (СКС и т.п.);
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
• для определения длины кабеля при его производстве, складировании и торговле.
