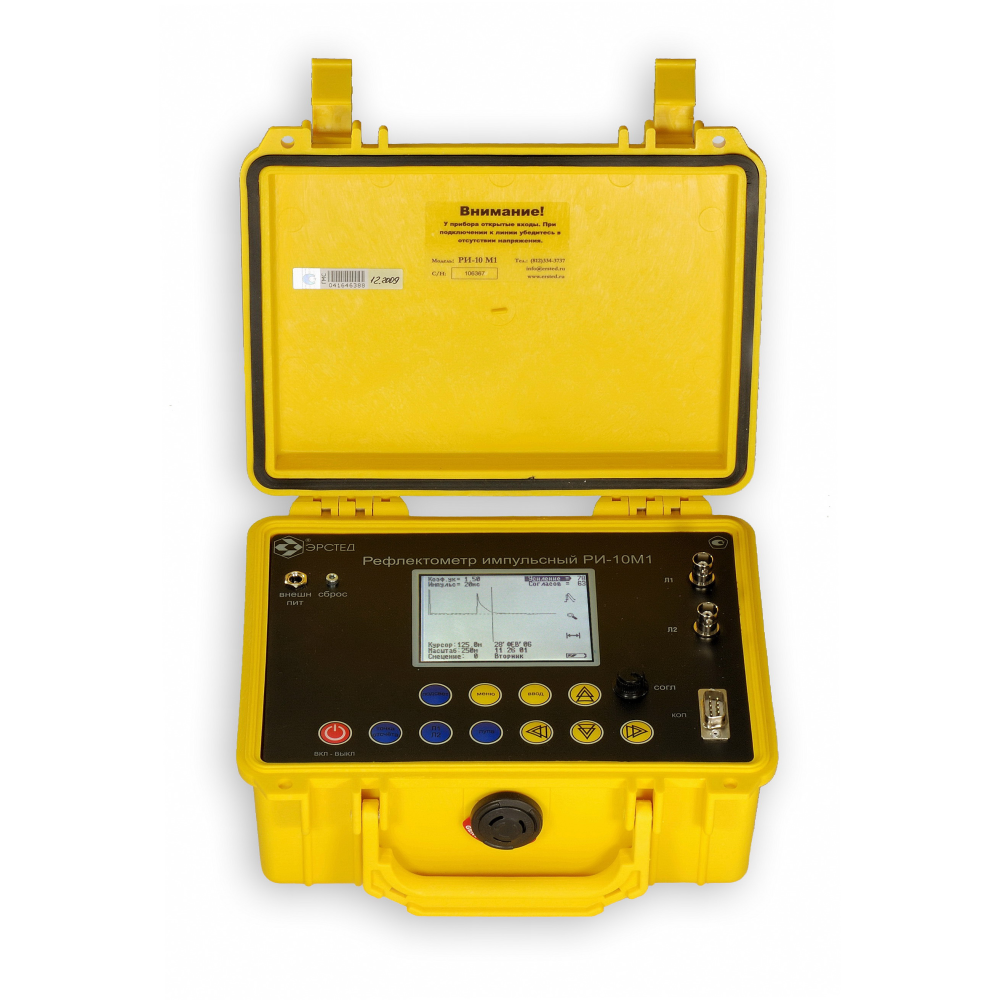

Рефлектометр РИ-10М1

Импульсный рефлектометр РИ-10М1 – это одноканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар).

Импульсный рефлектометр РИ-10М1 по характеристикам заменяет приборы: ИР-10, ИР-10М, РИ-10, РИ-10М.

Назначение

РИ-10 М1 предназначен для проведения следующих типов измерений на симметричных и несимметричных кабелях:

Область применения

Импульсный рефлектометр РИ-10М1 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

медножильные кабели связи (ТПП, МКС и т.п.);
кабели сигнализации и управления (СБПЗАВпШп и т.п.);
силовые кабели (АСБ, ВВГ, СИП и т.п.);
воздушные кабельные линии;
компьютерные сети (СКС и т.п.);
телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
для определения длины кабеля при его производстве, складировании и торговле.

Особенности прибора

отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек;

измерение в реальном масштабе времени;

максимальная дальность — до 50 км;

высокое разрешение по дальности: 1 м в диапазонах 250 м – 2,5 км; 2 м -20 м в диапазонах 5 км – 50 км;

возможность детального рассмотрения любого участка рефлектограммы;

подавление асинхронных помех;

режим регистрации разбитости пар;

энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;

режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;

сравнение с рефлектограммой из памяти прибора;

встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;

возможность обмена данными с ПК;

брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP67).

Технические характеристики

Диапазон измерения расстояния
(временной задержки)

от 0 до 50000 м (от 0 до 500 мкс)

Поддиапазоны измерений

0 — 250 м (0 – 2,5 мкс);
0 — 500 м (0 -5 мкс);
0 – 1 000 м (0 — 10 мкс);
0 – 2 500 м (0 — 25 мкс);

0 – 5 000 м (0 — 50 мкс);
0 – 12 500 м (0 — 125 мкс);
0 – 25 000 м (0 — 250 мкс);
0 – 50 000 м (0 — 500 мкс);

Инструментальная погрешность измерения расстояния

от 0.04% до 0.4% в зависимости от поддиапазона измерений
от 1 м до 20 м при КУ=1.500

Эффективная частота дискретизации

100 МГц

Дисплей

монохромный 3,8” (320×240 пикселей)

Длительность зондирующего импульса

от 10 нс до 20 мкс

Амплитуда зондирующего импульса

10 В на согласованную нагрузку

Чувствительность приёмного тракта

не хуже 1 мВ

Диапазон перекрываемого затухания

не менее 80 дБ

Диапазон установки коэффициента укорочения

от 1.00 до 3.00, с шагом 0.01

Время непрерывной работы от аккумулятора

не менее 8 часов

Время непрерывной работы от блока питания

не ограничено

Диапазон рабочих температур

от -20 °С до +40 °С

Габаритные размеры

240х200х115 мм

Масса

не более 2 кг

Комплект поставки

Рефлектометр импульсный РИ-10М1

1 шт.

Блок питания (зарядное устройство)

1 шт.

Кабель соединительный 1.5 м

2 шт.

Руководство по эксплуатации РЭ

1 шт.

сумка для аксессуаров

1 шт.

Компакт-диск с программным обеспечением

1 шт.

Кабель COM to COM

1 шт.

Дополнительная комплектация

Устройство переходное УП-1

Кабель-удлинитель 2 м

Кабель соединительный 1,5 м на концах изолированный зажим типа «крокодил» с шириной захвата 25.4 мм

Кабель соединительный 0,1м

Переходник BNC – клеммы
