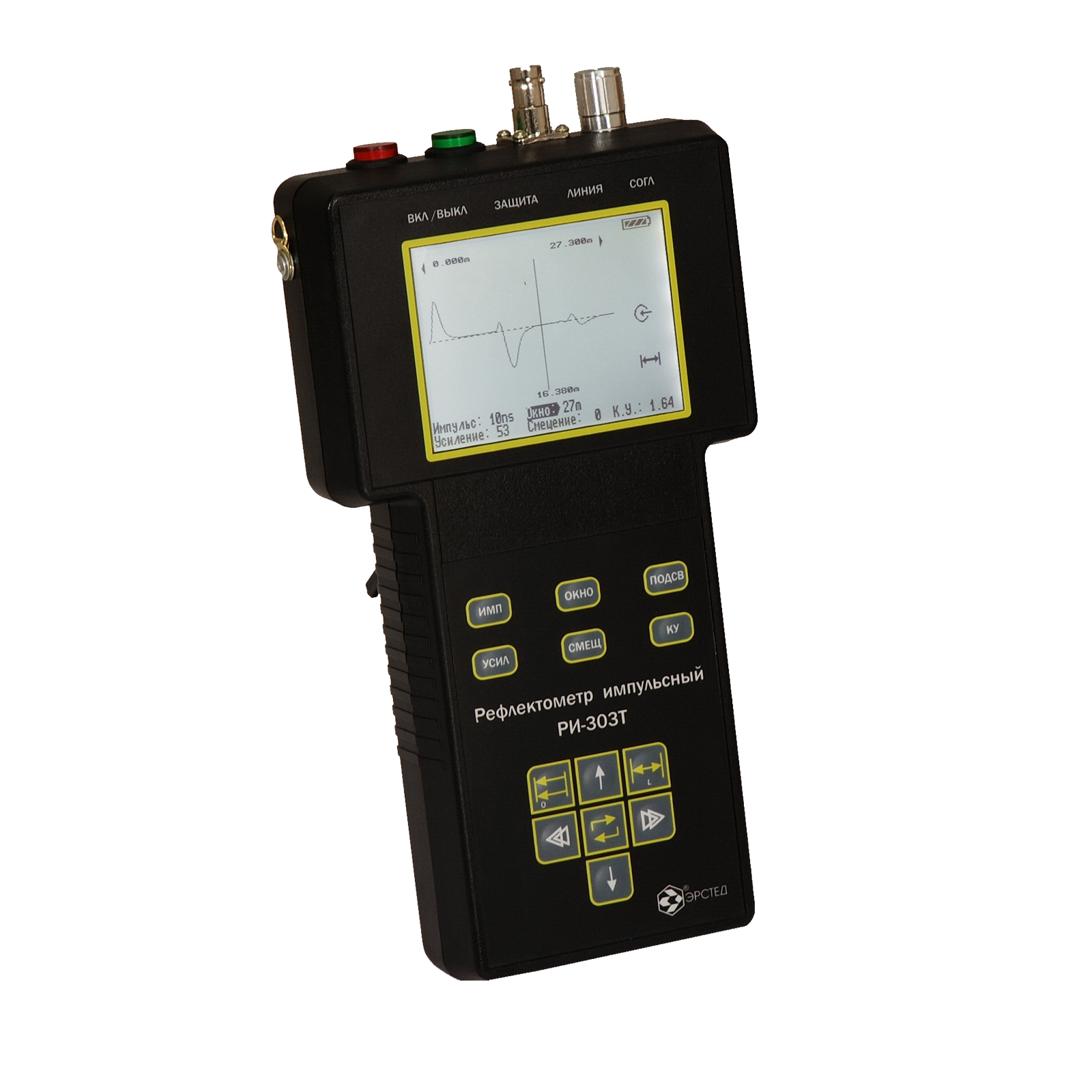

Небольшие габариты и вес делают РИ-303Т особенно удобным для работы в стесненных условиях кабельных колодцев. А высокие точностные характеристики позволяют эффективно применять его как в ближних, так и в дальних зонах.

РИ-303Т позволяет определять следующие основные повреждения в кабельных сетях:

• обрывы одной или нескольких жил;
• короткие замыкания и низкоомные дефекты (менее 1 кОм);
• дефектные пайки и муфты;
• неисправные усилители;
• наличие и место установки ответвителей;
• замокшие участки или участки с повышенной влажностью;

Назначение

Портативный рефлектометр-тестер РИ-303T предназначен для проведения следующих типов измерений на симметричных и несимметричных кабелях:

• измерение длин кабелей;
• измерение расстояний до неоднородностей волнового сопротивления или повреждений;
• измерение коэффициента укорочения линии при известной ее длине;
• определение характера повреждений;

 Область применения

Компактный рефлектометр РИ-303Т применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• силовые кабели (АСБ, ВВГ, СИП и т.п.);
• медножильные кабели связи (ТПП, МКС и т.п.);
• кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• воздушные кабельные линии;
• компьютерные сети (СКС и т.п.);
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
• для определения длины кабеля при его производстве, складировании и торговле.

Особенности прибора

• отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек;
• измерение в реальном масштабе времени;
• максимальная дальность — до 4,8 км;
• высокое разрешение по дальности: 12.5 см на всём диапазоне измерений;
• подавление асинхронных помех;
• цифровая установка параметров контролируемых линий и всех настроек прибора;
• возможность детального рассмотрения любого участка рефлектограммы;
• цифровая индикация расстояния до любого участка рефлектограммы;
• цифровая индикация расстояния между любыми участками рефлектограммы;
• встроенная защита входа прибора по напряжению;
• cохранение рефлектограммы в энергонезависимую память прибора
