Прибор, сочетающий в одном корпусе функции рефлектометра РИ-10М1 и кабельного моста.

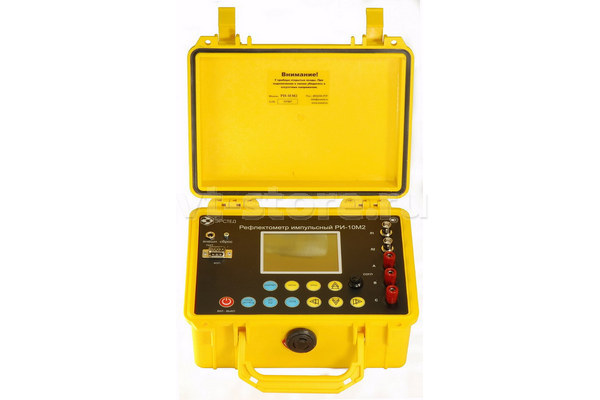

Импульсный рефлектометр РИ-10М2 – это одноканальный кабельный локатор с блоком мостовых измерений, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар), а также для измерения основных параметров кабельных линий мостовым методом (сопротивление шлейфа, сопротивление изоляции, ѐмкость, ассиметрия жил, напряжение, расстояние до утечки и обрыва).



Импульсный рефлектометр РИ-10М2 по характеристикам блока рефлектометра заменяет приборы: ИР-10, ИР-10М, РИ-10, РИ-10М, РИ-10М1.



Прибор сертифицирован Госстандартом России и занесен в Госреестр под № 43345-09.

СЕРТИФИКАТ об утверждении типа средств измерений RU.C.35.022.A номер 38547

Прибор РИ-10М2 состоит из объединѐнных в одном корпусе двух блоков: блока рефлектометра и блока кабельного моста.

Предназначен для проведения измерений на симметричных и несимметричных кабелях. Типы измерений, обеспечиваемые блоком рефлектометра:

 измерение длин кабелей;

 измерение расстояний до неоднородностей волнового сопротивления или повреждений;

 измерение коэффициента укорочения линии при известной ее длине;

 определение характера повреждений. Типы измерений, обеспечиваемые блоком кабельного моста:

 измерение сопротивления шлейфа;

 измерение сопротивления изоляции;

 измерение электрической ѐмкости;

 измерение напряжения постоянного и переменного тока;

 определение омической асимметрии жил;

 определение расстояния до места понижения сопротивления изоляции;

 определение расстояния до места обрыва жилы кабеля;

 определение расстояния до места короткого замыкания жил кабеля.

 измерение сопротивления изоляции под напряжением.



Импульсный рефлектометр РИ-10М2 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

 медножильные кабели связи (ТПП, МКС и т.п.);

 кабели сигнализации и управления (СБПЗАВпШп и т.п.);

 силовые кабели (АСБ, ВВГ, СИП и т.п.);

 воздушные кабельные линии;

 компьютерные сети (СКС и т.п.);

 телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).

 для определения длины кабеля при его производстве, складировании и торговле.



Кабельный мост представляет собой универсальное измерительное устройство, включающее в себя комплекс схем, реализуемых на основе мостов постоянного тока и баллистического метода измерений. Используя предложенные схемы измерений, можно определить параметры кабеля (сопротивление шлейфа, сопротивление изоляции, омическую асимметрию, электрическую ѐмкость), а также рассчитать расстояние до места повреждения (обрыв, пониженное сопротивление изоляции, короткое замыкание).

Микропроцессорная обработка позволяет автоматизировать выполнение вычислений, а также автоматически выбирает диапазон измерений.



Блок рефлектометра

Диапазон измерения расстояния (временной задержки) от 0 до 50000 м (от 0 до 500 мкс)

Поддиапазоны измерений:

0 - 250 м (0 – 2,5 мкс);

0 - 500 м (0 -5 мкс);

0 – 1 000 м (0 - 10 мкс);

0 – 2 500 м (0 - 25 мкс);

0 – 5 000 м (0 - 50 мкс);

0 – 12 500 м (0 - 125 мкс);

0 – 25 000 м (0 - 250 мкс);

0 – 50 000 м (0 - 500 мкс);

Инструментальная погрешность измерения расстояния         от 0.04% до 0.4% в зависимости от поддиапазона измерений от 1 м до 20 м при КУ=1.500



Эффективная частота дискретизации                100 МГц

Длительность зондирующего импульса                 от 10 нс до 20 мкс



Амплитуда зондирующего импульса         10 В на согласованную нагрузку

Чувствительность приѐмного тракта не хуже 1 мВ

Диапазон перекрываемого затухания не менее 80 дБ

Диапазон установки коэффициента укорочения от 1.00 до 3.00, с шагом 0.01



Пределы допускаемой абсолютной погрешности измерения сопротивления шлейфа в диапазоне от 1,0 Ом до 9 900 Ом ±(0,005R+0,2) Ом

Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции при измерительном напряжении постоянного тока (180 ± 10) В

 в диапазоне от 10 кОм до 999 кОм ± 0,01R

 в диапазоне от 1 МОм до 999 МОм ± 0,02R

 в диапазоне от 1000 МОм до 10000 МОм ± 0,1R



Пределы допускаемой абсолютной погрешности измерения электрической ѐмкости в диапазоне от 1 нФ до 3000 нФ ±(0,1С+1) нФ



Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в диапазоне от 1 В до 200 В ±(0,01U+1)

В Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока частотой (50 ± 5) Гц в диапазоне от 10 В до 250 В ±(0,02U+2) В



Дисплей монохромный 3,8” (320x240 пикселей)

Время непрерывной работы от аккумулятора не менее 8 часов

Время непрерывной работы от блока питания не ограничено

Диапазон рабочих температур от -20 °С до +40 °С

Габаритные размеры 240х200х115 мм

Масса не более 2 к
