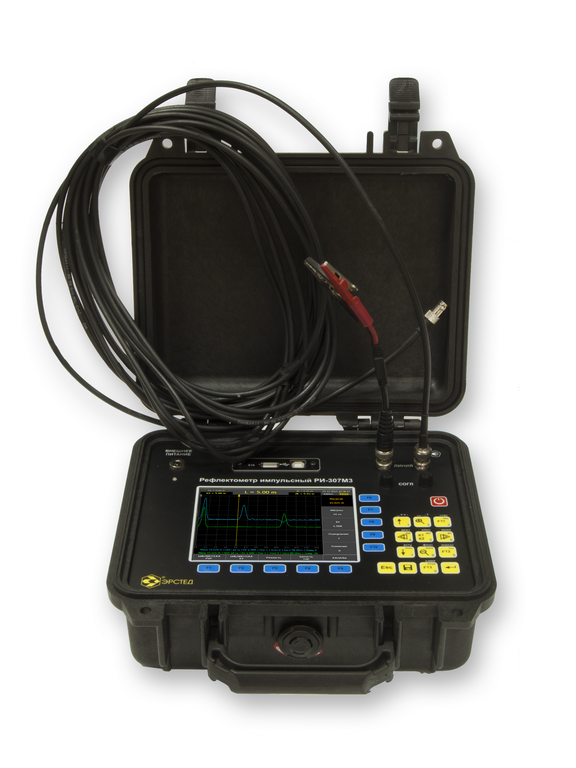

РИ-307М3 – глубокая оптимизация ПО и измерительного тракта стандартного РИ-307
для применений с повышенными требованиями к классу точности (например, в сетях
CATV, системах ОДК теплосетей и пр.). РИ-307М3 позволяет с низкой инструментальной
погрешностью (до 3 см) определять следующие основные повреждения в кабельных сетях:
обрыв;
низкоомные дефекты (менее 1 кОм);
короткое замыкание;
дефектная пайка;
неисправный усилитель;
наличие и место установки ответвителей;
замокшие участки или участки с повышенной влажностью;
Для повышения эффективности измерений в ближней зоне введены два дополнительных
диапазона - 15 м и 30 м.
Особенности прибора:
Прибор РИ-307М3 является глубокой модернизацией стандартного рефлектометра РИ-307
в части как аппаратного, так и программного обеспечения:
инструментальная погрешность – 3 см (при КУ=1.499) - за счет увеличения эффективной
частоты дискретизации до 3.2 ГГц в 4 раза поднята разрешающая способность по сравнению
с РИ-307;
введены два дополнительных «коротких» диапазона 15 м и 30 м для повышения эффективности
измерений в ближней зоне;
обновленная функция Лупы позволяет получать разрешение рефлектограммы 3 см
на любом диапазоне по дальности от 15 м до 32 км, кроме того для более удобного
просмотра отдельных участков предусмотрен горизонтальный «цифровой зум»;
улучшенная детализация рефлектограмм - переработка приемного тракта позволила
расширить полосу пропускания;
появилась функция прокрутки окна лупы в пределах диапазона;
появилась возможность сравнивать рефлектограммы снятые для разных диапазонов
по дальности;
введена функция «Снимок экрана» позволяющая мгновенно сделать снимок текущего
экрана прибора сохранить его в виде файла в формате JPG c указанием даты и времени.
Снимки впоследствии могут быть записаны на внешний накопитель одновременно с файлами
рефлектограмм и прочитаны любым графическим или текстовым редактором, что может
быть полезно при составлении отчетов;
прибор оснащен функцией оценки волнового сопротивления линии с точностью около
5%;
функция построения «кривых тревоги» (конфигурация «Теплосети») для удобства
выявления значимых дефектов в системах ОДК;
cохранение положения курсоров при записи рефлектограммы в память;
новая программа для работы с рефлектограммами на ПК
Технические характеристики:
- Дисплей цветной TFT 5,7” 640х480 пикселей
- Диапазон измерения расстояния (временной задержки) от 0 до 32000 м (от 0 до 320
мкс)
- Поддиапазоны измерений
- 0 – 15,625 м (0 – 0,15625 мкс),
- 0 – 31.25 м (0 – 0,3125 мкс);
- 0 – 62,5 м (0 – 0,625 мкс),
- 0 – 125 м (0 – 1,25 мкс);
- 0 - 250 м (0 – 2,5 мкс);
- 0 - 500 м (0 -5 мкс);
- 0 - 1000 м (0 - 10 мкс);
- 0 - 2000 м (0 - 20 мкс);
- 0 - 4000 м (0 - 40 мкс);
- 0 - 8000 м (0 - 80 мкс);
- 0 - 16000 м (0 - 160 мкс);
- 0 - 32000 м (0 - 320 мкс);
- Минимальная дискретность рефлектограммы 3 см на всех диапазонах при КУ=1.499
- Эффективная частота дискретизации 3.2 ГГц
- Диапазон согласованных сопротивлений от 25 Ом до 520 Ом
- Длительность зондирующего импульса от 10 нс до 50 мкс
- Амплитуда зондирующего импульса около 9,5 В на согласованную нагрузку
- Диапазон перекрываемого затухания не менее 40 дБ
- Диапазон установки коэффициента укорочения от 1.000 до 3.000, с шагом 0.001
- Объем энергонезависимой памяти для рефлектограмм не менее 200 рефлектограмм
- Интерфейс с ПК через внешний накопитель USB-Flash
- Время непрерывной работы от аккумуляторной батареи не менее 8 часов,
- Li-Ion аккумулятор,
- система быстрой зарядки
- Время непрерывной работы через блок питания не ограничено
- Габаритные размеры 70х246х124 мм
- Диапазон рабочих температур от -20 °С до +40 °С
- Масса прибора с аккумуляторной батареей не более 2,5 кг
|
