Конструктивное выполнение фиксированных аттенюаторов и нагрузок
Представленные ниже аттенюаторы обеспечивают соответствующую мощность рассеяния
при установке их на медный пьедестал (основание) и радиатор. При входной мощности
более 100Вт необходимо применять вентилятор. Допустимая температура на резистивной
плёнке – не более 120 градусов Цельсия.При размещении заказа предлагаем обязательно заполнить форму заявки,согласованная
форма заявки служит техническим заданием на изготовление и приложением к договору.
Нагрузки и аттенюаторы мощностью до 100 Вт выполняются без вентилятора. В нагрузках
и аттенюаторах мощностью более 100 Вт для обдува радиатора применяются вентиляторы.
Нагрузки и аттенюаторы изготовляются на входное сопротивление 50 Ом или 75 Ом
на любой уровень мощности (до 5 кВт с полосой рабочих частот от 0 до 1 ГГц). Аттенюаторы
мощностью от 300 Вт имеют два выхода для одновременного контроля уровня мощности
и формы сигнала. Первый выход (с меньшим ослаблением) - калиброванный, используется
для измерения подводимой мощности. Второй выход (с большим ослаблением) – контрольный,
используется для контроля формы сигнала.
Фиксированные аттенюаторы диапазонные (ФАД) и нагрузки
Технические характеристики
- Входное сопротивление, Ом – 50или 75
- Выходное сопротивление, Ом – 50или 75
- Непрерывная рассеиваемая мощность, Вт – 1000
- Количество выходов, шт. – 2

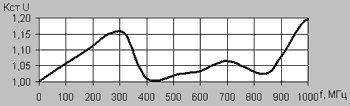

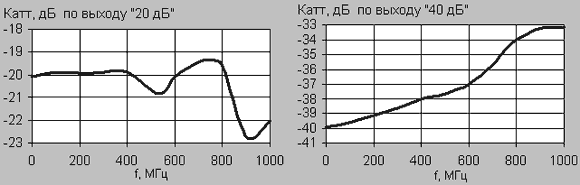

- Коэффициент аттенюации, дБ - 1 выход: –20±1,5; 2 выход: –40 (+15...-2)
- Габаритные размеры, мм – 440 х 138 х 400
- Масса, кг – 8,5
|
