Фиксированный аттенюатор дискретный ФАД-8
Технические характеристики
- Волновые сопротивления: входа и выхода - 50 Ом,
- Аттенюатор имеет присоединительные разъемы: на входе и выходе – СР50-433ФВ.
- Рабочий диапазон частот от 0 до 2500 МГц.
- Коэффициент стоячей волны:
по входу в диапазоне 0-600 МГц не более 1,1;
в диапазоне 600-1000 МГц не более 1,15;
в диапазоне 1000-2400 МГц не более 1,3;
в диапазоне 2400-2500 МГц не более 1,6;
по выходу в диапазоне 0-2500 МГц не более 2,0.
- Ослабление аттенюатора:
по выходу в диапазоне 0-600 МГц (-20±1,0) дБ;
в диапазоне 600-1000 МГц (-20±1,5) дБ;
в диапазоне 1000-2500 МГц (-20±2,0) дБ;
- Допустимая мощность рассеяния аттенюатора составляет 300 Вт.
- Аттенюатор допускает непрерывную работу в течение 24 часов.
- Габаритные размеры, мм – 250х160х210
- Масса, кг – 4.8(6.0)
Для подбора подходящих под Ваше оборудование разъемов см. таблицу типов входных разъемов.
Основные характеристики

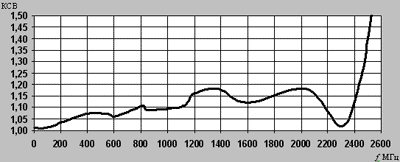

Вход

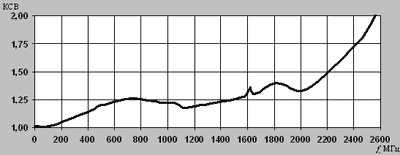

Выход -20 dB

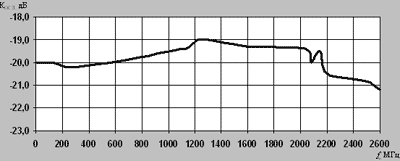

Коэффициент аттенюации
|
