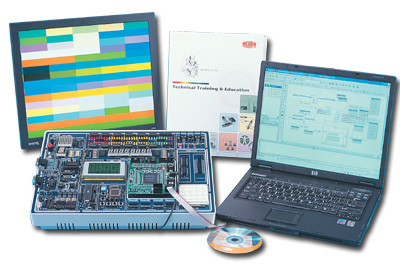

Учебная система CIC-560 построена с использованием новейшей цифровой технологии
на базе учебного материала по экспериментам с кожногальванической реакцией. Эта
учебная система состоит из микросхемы FPGA с логическими элементами высокой степени
интеграции и большим числом выводов. Поэтому студенты могут составлять, реализовывать
и проверять простые и более сложные цифровые схемы, устройства цифровой обработки
сигналов и ЦПУ/MCU.
Система оснащена аналоговым модулем АЦП/ЦАП, клавиатурой, жидкокристаллическим
дисплеем, PS2, VGA, UART, интерфейсом SCI, светодиодами, 8-разрядными 7-сегментными
дисплеями, двигателем постоянного тока и шаговым двигателем, что позволяет студентам
разрабатывать схемы для обработки и цифрового контроля сложных составных сигналов.
Список экспериментов:
-
Система CIC-560 содержит все необходимое для разработки сложных цифровых схем.
-
В ней имеются аналого-цифровые и цифро-аналоговые преобразователи, клавиатура,
дисплей ЖКД, PS/2, VGA, UART, интерфейс SCI, светодиоды, 8-разрядный 7-сегментный
светодиодный дисплей, схемы управления шагового двигателя и двигателя постоянного
тока.
-
Систему можно использовать в учебном курсе по электронике, электротехнике, информатике,
связи и автоматизации.
-
Идеально подходит для разработчиков микросхем, инженеров НИОКР, студентов и аспирантов,
занимающихся разработкой микросхем и программного обеспечения.
-
Позволяет разрабатывать и проверять базовые и усложненные цифровые схемы, изучать
цифровую обработку сигналов и ЦПУ/MCU на микросхемах П(программируемой пользователем
вентильной матрицы) с большим количеством элементов и выводов.
● Разработка и применение базовых логических схем
1. Установка программного обеспечения QUARS II и работа с ним
2. Базовая комбинаторная логическая схема
3. Базовая последовательная логическая схема
4. Базовая арифметическая логическая схема
5. Использование мегафункций
6. Схема преобразования числового кода
● Разработка и применение сложных логических схем
1. 48-разрядный прямой/обратный счетчик с нагрузкой, сбросом и разрешающим
сигналом
2. Инфракрасный спаренный передатчик управляет 8-разрядным десятичным
счетчиком развертки
3. Детектор вращающегося датчика поворота
4. Декодер 16-сегментного светодиодного цифрового дисплея
5. Управление графическим матричным дисплеем 8x8x2
6. Управление матрицей 4x4 с разверткой с клавиатуры
7. Управление дисплеем ЖКД 128x64
8. Аналого-цифровое преобразование с 16-ричным и десятичным отображением
9. Цифро-аналоговое преобразование для генератора точной частоты
10. Точный генератор функций, управляемый с клавиатуры
11. Управление дисплеем VGA 8x8x8 цветных пикселей
12. Сопряжение с синхронной последовательной клавиатурой PS/2
13. Управление положением шагового двигателя с клавиатуры
14. Управление скоростью двигателя постоянного тока с клавиатуры
15. Использование логического анализатора QUARTUSв реальном времени
16. Высокоскоростной счетчик частоты и периода
17. Цифровые часы
18. Музыкальная шкатулка
19. Электронное пианино
20. Цифровая блокировка
21. Цифровая блокировка с кодом переключения
22. Автомат для игры в бинго
23. Электронная игра в кости
24. Управление светофором
25. Последовательная передача ЦАП
26. Передача IIC
27. Передача UART
28. Согласование с MCU
29. Построение ЦПУ NIOS на базе системы разработки SOPC
|
