KR-101 Учебная система с моделью холодильника

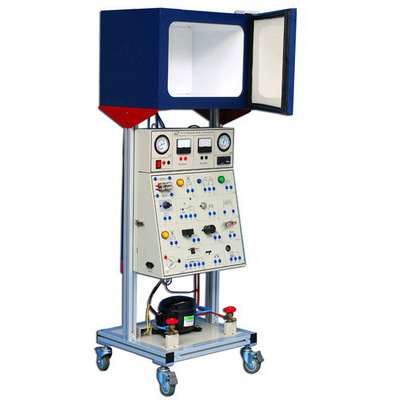

На передней панели системы KR-101 имеются все основные компоненты холодильника. Студенты могут правильно подключить компоненты, только если знают принцип работы холодильника. В этом случае KR-101 заменяет реальный холодильник, и с помощью измерительных приборов, расположенных на передней панели, учащиеся могут фиксировать состояние компонентов во время работы.

На стенде KR-101 ясно видны четыре основных компонента холодильника : конденсатор, компрессор, испаритель и капиллярная трубка, расположенные на задней стенке системы. Учащиеся могут потрогать элементы, а также начертить диаграмму Молье, чтобы зафиксировать характеристики хладагента в разных фазах цикла охлаждения.

Основные элементы холодильной установки - конденсатор, компрессор, испаритель, капиллярная трубка, фильтр и осушитель - открыты для обзора.
Система содержит различные электронные компоненты с их обозначениями на передней панели, благодаря чему студенты могут с помощью 4-миллиметровых кабельных штепселей строить управляющие схемы для холодильной установки.
Схема управления холодильной установки состоит из следующих устройств : общего предохранителя, индикатора вентилятора, выключателя двери испарителя и др.
В состав системы входят измеритель высокого давления, измеритель низкого давления, вольтметр переменного тока, амперметр переменного тока и термометр. Они расположены на передней панели, что позволяет учащимся фиксировать состояние компонентов во время работы системы.
Путь хладагента в трубопроводе высокого давления выделен красным цветом, а в трубопроводе низкого давления - синим.
Путь хладагента в трубопроводе высокого давления выделен красным цветом, а в трубопроводе низкого давления - синим.
Путь хладагента в трубопроводе высокого давления выделен красным цветом, а в трубопроводе низкого давления - синим.
Плата преподавателя позволяет быстро продемонстрировать работу холодильной установки без построения управляющих цепей.
