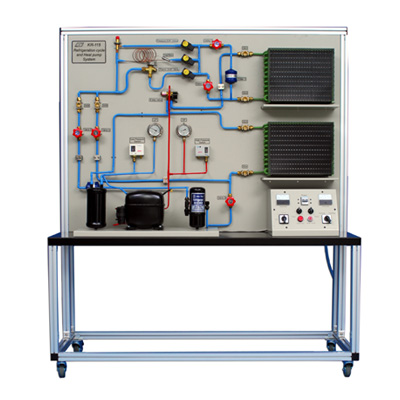

KR-115 предназначен для изучения теории теплопередачи в холодильной технике.
В зависимости от настройки KR-115 может имитировать либо холодильную, либо теплонасосную
установку. Все компоненты системы устанавливаются на передней панели, и студенты
могут непосредственно наблюдать и трогать их, слышать, как они работают в цикле
холодильной машины или теплового насоса.
В установке KR-115 есть три расширительных устройства, по которым протекает
хладагент; это регулирующий вентиль давления, капиллярная трубка и терморегулирующий
вентиль. Учащиеся могут на панели управления выбирать один из трех путей расширения
и сравнивать соответствующие параметры в цикле холодильной машины или теплового
насоса.
Состояние хладагента можно четко видеть через одно из шести смотровых окон,
расположенных в разных фазах цикла холодильной машины или теплонасоса. Для ручного
управления направлением потока хладагента, циркулирующего в системе, используются
5 ручных вентилей. Студенту нужно использовать вентили, чтобы хладагент протекал
в нужном направлении, и система работала соответственно в режиме охлаждения или
нагрева. Если студент неправильно направляет хладагент, защитные выключатели обнаружат
несоответствие и выключат компрессор для защиты установки.
-
Все компоненты установки - конденсатор, компрессор, испаритель, капиллярная трубка,
фильтр, ресивер холодильного агента, аккумулятор, ручные вентили, измерители давления,
расширительные устройства - установлены на передней панели и открыты для работы
и обзора.
-
На панели управления можно выбрать цикл теплонасоса (охлаждение или нагрев),
скорость вентилятора испарителя и конденсатора и путь расширения холодильного
агента.
-
Блок управления позволяет отслеживать напряжение и ток в системе, а также режим
теплонасоса.
-
Имеются три расширительных устройства : капиллярная трубка, регулирующий вентиль
давления и терморегулирующий вентиль, по которым протекает хладагент.
-
6 смотровых окон позволяют наблюдать состояние хладагента до и после прохождения
испарителя, конденсатора, расширительных устройств и компрессора.
-
Имеется 5 ручных вентилей для управления направлением потока хладагента.
-
Защитные выключатели высокого и низкого давления автоматически отключают компрессор,
если обнаруживается неправильный путь протекания холодильного агента.
-
На панели управления можно выбрать цикл теплонасоса (охлаждение или нагрев),
скорость вентилятора испарителя и конденсатора и путь расширения холодильного
агента.
-
Блок управления позволяет отслеживать напряжение и ток в системе, а также режим
теплонасоса.
-
Имеются три расширительных устройства : капиллярная трубка, регулирующий вентиль
давления и терморегулирующий вентиль, по которым протекает хладагент.
-
6 смотровых окон позволяют наблюдать состояние хладагента до и после прохождения
испарителя, конденсатора, расширительных устройств и компрессора.
-
Имеется 5 ручных вентилей для управления направлением потока хладагента.
-
Защитные выключатели высокого и низкого давления автоматически отключают компрессор,
если обнаруживается неправильный путь протекания холодильного агента.
-
Путь хладагента в трубопроводе высокого давления выделен красным цветом, а в
трубопроводе низкого давления - синим.
Список экспериментов:
1. Система циркуляции охлаждения с капиллярной трубкой
2. Система циркуляции охлаждения с регулирующим вентилем давления
3. Система циркуляции охлаждения с терморегулирующим вентилем
4. Реверсивный тепловой насос
5. Реверсивный тепловой насос без ресивера холодильного агента
6. Диаграмма Молье
7. Расчет параметров установки
8. Сравнение параметров установки
9. Сравнение мощностей в экспериментах с охлаждением и нагревом
10. КПД и показатель выработки холода на единицу энергии |
