Благодаря пониженному уровню шума внутри помещения и высокой гибкости
установки двухкамерные кондиционеры воздуха приобретают все большую популярность.

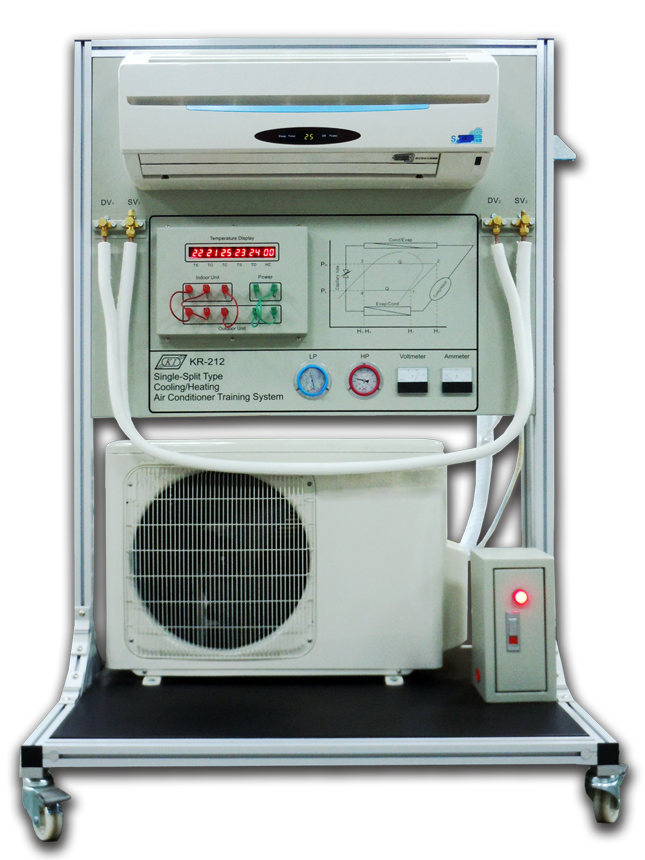

KR-212 представляет собой обычный двухкамерный кондиционер, предназначенный для
учебных целей. Комнатный и наружный блоки устанавливаются на демонстрационный
стенд, чтобы студенты могли понять принцип одновременной работы обоих блоков.
Можно легко наблюдать и фиксировать поведение обоих блоков при работе с разными
настройками дистанционного управления : температурой, скоростью вентилятора, режимами
работы (охлаждение, нагрев, осушение...)
На передней панели демонстрационного стенда расположены 4 вентиля, позволяющие
учащимся вручную устанавливать соединительные трубки (газовую и жидкостную) между
комнатным и наружным блоками. Это помогает студентам лучше понять, как взаимодействуют
комнатный и наружный блоки, а также уяснить путь холодильного агента в циркуляционном
цикле.
Студенты могут использовать встроенные датчики/измерители и дополнительные
измерительные средства для записи экспериментальных данных и построения психрометрической
таблицы и диаграммы Молье и лучшего понимания работы кондиционера воздуха.
-
Работа системы базируется на реальном двухкамерном кондиционере, состоящем из
одного комнатного блока и одного наружного блока, установленных на одном стенде.
-
Система может работать в режиме охлаждения или нагрева.
-
На передней панели демонстрационного стенда расположены 4 стопорных вентиля,
позволяющие учащимся вручную устанавливать соединительные трубки (газовую и жидкостную)
между комнатным и наружным блоками.
-
На передней панели имеются вольтметр и амперметр для непрерывного отслеживания
мощности системы.
-
На передней панели расположены датчики высокого и низкого давления для непрерывного
отслеживания входного/выходного давления компрессора.
-
И комнатный, и наружный блоки питаются от отдельных источников питания с защитой
от перегрузки.
-
На передней панели для справки четко изображены принципиальная схема системы
и карта Молье.
-
И комнатный, и наружный блоки устанавливаются на легко
передвигающихся алюминиевых стойках на колесиках.
Список экспериментов:
1. Изучение компонентов двухкамерного кондиционера
2. Установка двухкамерного кондиционера
3. Измерение и сбор экспериментальных данных
4. Диаграмма Молье
5. Применение психометрической таблицы
6. Нахождение неисправностей в системе
7. Расчет параметров установки
8. Анализ и обсуждение |
