Канал вертикального отклонения |
|
Число каналов |
2 |
|
Полоса пропускания (-3 дБ) |
0…25 МГц |
|
Коэффициент отклонения (К
откл.) |
1 мВ/дел…100 В/дел (С использованием пробника) |
|
Погрешность установки К
откл. |
± 3% |
|
Время нарастания (не более) |
14 нс |
|
Входной импеданс |
1 МОм/13 пФ |
|
Макс. входное напряжение |
400 В пик-пик (х10); кат I |
|
Связь по входу |
Открытый, закрытый, земля |
|
Коэффициент деления |
1х, 10х, 100х, 1000х |
|
Канал горизонтального отклонения |
|
Коэффициент развертки (К
разв.) |
25 нс – 50 с/дел |
|
Погрешность установки К
разв. |
0,01% |
|
Режимы работы |
Основной, окно, ZOOM окна, самописец (100 мнс…50 с/дел), X-Y |
|
Синхронизация |
|
Источники синхросигнала |
Каналы 1, 2, внешний |
|
Режимы запуска развертки |
Автоколебательный, ждущий, однократный |
|
Виды синхронизации |
Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (ALT) |
|
Аналого-цифровое преобразование |
|
Разрешение по вертикали |
8 бит |
|
Макс. частота дискретизации |
500 МГц |
|
Эквивалентная частота дискретизации |
10 ГГц |
|
Интерполяция |
Линейная, Sin X / X |
|
Объем памяти на канал |
быстрая память: 16 кБ (32 кБ при объединении каналов) длинная память: нет |
|
Режимы сбора данных |
Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление
(1 с, 2 с, 5 с, бесконечн., выкл.), самописец (от 100 мс/дел) |
|
Курсорные измерения |
|
Режимы |
ручной, автоизмерения, слежение (трэк) |
|
Виды измерений |
ΔU; ΔT; 1/ΔT |
|
Автоматические измерения |
|
По вертикали |
Пик-пик, амплитуда, максим., миним., "высокий" уровень, "низкий" уровень, среднее,
с.к.з., выбросы на вершине и в паузе |
|
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность,
фаза |
|
Измерение задержки |
8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
|
Дополнительные возможности |
|
Интерфейс |
На передней панели: USB для сохранения данных на задней панели: USB и RS-232
для дистанционного управления |
|
Математика |
Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры
(ФВЧ, ФНЧ, полосовой, режекторный) |
|
Документирование результатов |
Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля.
Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения |
|
Общие данные |
|
ЖК-дисплей |
TFT цветной (LCD, 480×240 точек), диагональ 17,8 см (8х18 дел); |
|
Напряжение питания |
100…240 В (± 10 %), 50 Гц |
|
Габаритные размеры |
323 × 157 × 136 мм; |
|
Комплектация |

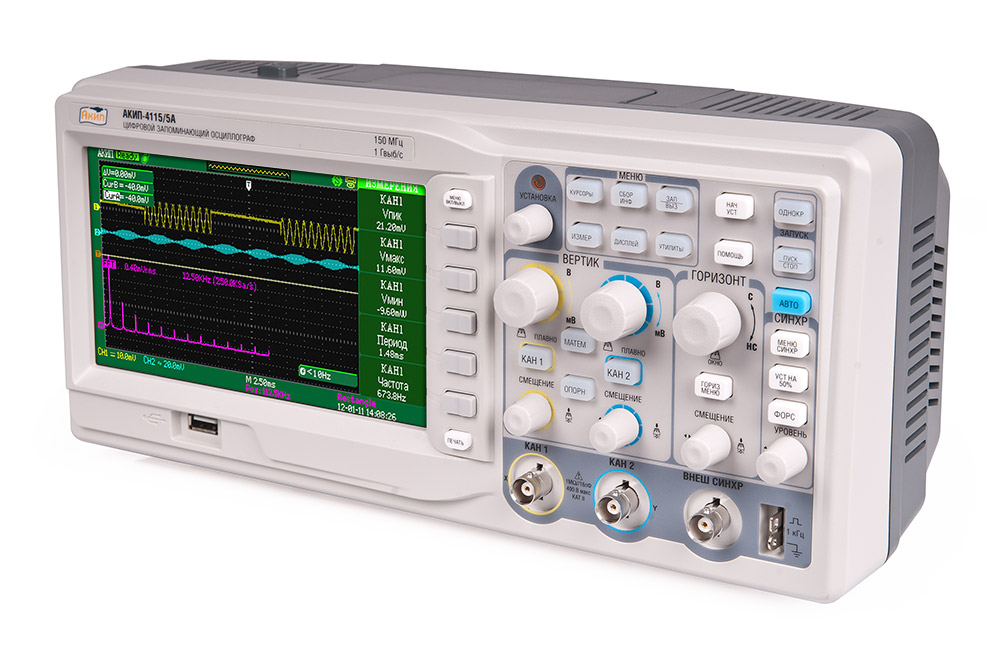

Цифровой запоминающий осциллограф АКИП-4115/1АВ (1 шт.); Шнур питания под евровилку
(1шт.); Делитель 1:1/1:10 (2шт.); Руководство по эксплуатации(1шт.); ПО EasyScope3.0/АКИП
(1CD) с кабелем USB (1шт.); |
