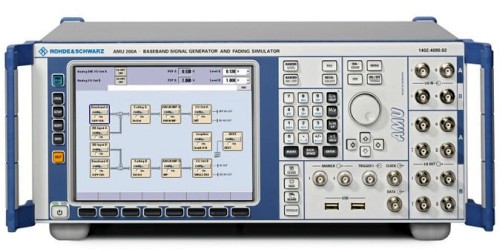

Генератор модулирующих сигналов и имитатор многолучевого распространения R&S®AMU200A
создан с учетом всех требований, предъявляемых к исследованиям, разработке и производству
современных коммуникационных систем. В одном корпусе высотой всего четыре единицы
объединены не только два независимых генератора модулирующих сигналов, но и непревзойденные
функции имитации канала.
Благодаря модульной конструкции, R&S® AMU200A легко адаптируется для решения
самых разнообразных задач. В него можно устанавливать до двух генераторов. Они
генерируют сложные сигналы в реальном масштабе времени и оборудованы генератором
сигналов произвольной формы с объемом I и Q памяти на 16*106, 64*106 или 128*106
точек и четырьмя битами маркера на каждую точку. Имеется возможность сложения
разных модулирующих сигналов, даже если они отличаются по частоте, фазе или смещению.
Современная интуитивно-понятная концепция управления R&S® AMU200A гарантирует
быструю и простую работу.
Основные особенности
- Масштабируемая платформа
- Высокое качество сигнала
- Непревзойденная гибкость
- Имитация многолучевого распространения и источников помех
- Интуитивно понятное управление
- Широкий выбор интерфейсов
Масштабируемая платформа
- Один или два полных тракта модулирующего сигнала
- Возможность работы в режиме имитатора многолучевого распространения, источника
I/Q сигнала или универсального прибора с имитатором многолучевого распространения
и генератором
- Генерация модулирующих сигналов в реальном времени с помощью универсального кодера
- Генерация сигналов произвольной формы с объемом памяти 16*106, 64*106 или 128*106
точек
- Аналоговый симметричный, аналоговый несимметричный и цифровой выход модулирующего
сигнала
- Один или два входа модулирующего сигнала (аналоговых/цифровых)
- Объединение до четырех модулирующих сигналов в цифровой области (например, для
тестирования многостандартных базовых станций)
Высокое качество сигнала
- Полоса I/Q 40 МГц с неравномерностью АЧХ 0,03 дБ
- Превосходное значение коэффициента утечки мощности в соседний канал: +78 дБ (ном.)
для 3GPP FDD (модель тестирования 1, 64 DPCH)
- Номинальное значение широкополосного шума –155 dBc
- Малое значение собственной амплитуды вектора ошибки (EVM)
Непревзойденная гибкость
- Поддержка многих цифровых стандартов, включая GSM/EDGE, 3GPP FDD, HSPA, CDMA2000®,
TD-SCDMA, WLAN, WiMAX,DVB-H, GPS, EUTRA/LTE
- Четыре кодовых канала реального времени для 3GPP FDD
- Изменение модуляции от слота к слоту для GSM/EDGE
- Многосегментный режим для быстрого переключения сигналов
- Генератор сигналов произвольной формы, поддерживаемый имитационным программным
обеспечением R&S®WinIQSIM2TM
- Генерация импульсов с помощью дополнительного импульсного секвенсора от Rohde
& Schwarz
- Прямая передача сигналов через MATLAB®
- Встроенный жесткий диск емкостью 40 Гбайт для сохранения сигналов и параметров
модуляции
Имитация многолучевого распространения и источников помех
- Двухканальный имитатор многолучевого распространения, работающий в реальном масштабе
времени
- До 20 путей на канал
- Разрешение по времени до 0,01 нс
- Профили для статических и динамических сценариев многолучевого распространения
- Имитация дополнительного шума
- Оптимален для тестирования систем с несколькими антеннами
Интуитивно понятное управление
- Цветной дисплей с разрешением 800?600 пикселей (формат SVGA)
- Интуитивно понятный интерфейс пользователя с графическим представлением тракта
прохождения сигнала (блок-схема)
- Графическое представление модулирующих сигналов за счет использования встроенного
проходного рекордера
- Контекстная справочная система
Широкий выбор интерфейсов
- Дистанционное управление по шине GPIB или по локальной сети
- Разъемы USB для клавиатуры, мыши и флэш-диска
- Разъем VGA
- Выбираемые пользователем сигналы синхронизации и маркера
|
Генератор модулирующих сигналов |
| Память сигналов |
16/64/128 млн. точек |
| Частота дискретизации |
100 МГц |
| Полоса модулирующего сигнала |
40 МГц |
| Поддерживаемые типы модуляции |
| ASK |
от 0 % до 100 % |
| FSK |
MSK, 2 FSK, 4 FSK, 8 FSK, 16 FSK |
| PSK |
BPSK, QPSK, QPSK со смещением 45 °, OQPSK,?/4-QPSK, ?/2-DBPSK, ?/4-DQPSK,?/8-D8
PSK, 8 PSK, 8 PSK EDGE |
| QAM |
16 QAM, 32 QAM, 64 QAM, 256 QAM,1024 QAM |
| Поддерживаемые стандарты и цифровые системы(определяется опциями) |
GSM/EDGE, 3GPP FDD, CDMA2000®, LTE/EUTRA, TD-SCDMA, WLAN, WiMAX, DVB-H, GPS,
немодулированый сигнал с несколькими несущими |
|
Имитатор многолучевого распространения |
| Полоса многолучевого распространения |
80/50/30 МГц (РЧ) |
| Профили многолучевого распространения |
| Стандартный набор |
постоянная фаза, чистый Доплеровский, Релея, Райса, нормальный логарифмический |
| С опцией R&S®AMU-K72 |
Гауссовский, Гауссовский DAB, WiMAX Доплер, WiMAX Райс |
| Готовые сценарии многолучевого распространения |
| Стандартный набор |
CDMA2000®, GSM, NADC, PCN, TETRA, Hiperlan |
| С опцией R&S®AMU-K71 |
3GPP FDD, переменная задержка, пропадание/появление |
| С опцией R&S®AMU-K72 |
от SUI1 до SUI6ITU OIP-A, ITU OIP-B, ITU V-A, DABRA, DAB-TU, DAB-SFN |
|
Качество сигнала на аналоговых выходах I/Q |
| Неравномерность АЧХ |
| Макс. значение до 10 МГц |
0,02 дБ (ном.) |
| Макс. значение до 40 МГц |
0,03 дБ (ном.) |
| Разбаланс I/Q |
| Макс. значение до 10 МГц |
0,01 дБ (ном.) |
| Макс. значение до 40 МГц |
0,02 дБ (ном.) |
| Чистота спектра |
| SFDR (синусоида) до 2 МГц |
>70 дБ |
| SFDR (синусоида) до 20 МГц |
60 дБ (ном.) |
| Фазовый шум для синусоидального сигнала 10 МГц с отстройкой 20 кГц |
–150 dBc (ном.) |
| Широкополосный шум для синусоидального сигнала 10 МГц с отстройкой 1 МГц |
–155 dBc (ном.) |
|
Общие технические характеристики |
| Выходы I/Q |
| Аналоговый несимметричный (стандартный) |
от 0,02 В до 2 В (эфф. значение, 50 Ом) |
| Аналоговый дифференциальный (опция) |
от 0,04 В до 4 В (эфф. значение, 50 Ом) |
| Цифровой (опция) |
уровень LVDS, 18 бит |
| Входы I/Q |
| Аналоговый несимметричный (опция) |
sqrt(Vi? + Vq?) = 0,5 В (50 Ом, полный размах) |
| Цифровой (опция) |
уровень LVDS, 18 бит |
| Интерфейсы |
IEEE 488.2 LAN (100BaseT) 4 ? главных USB 1 ? ведомый USB VGA | |
