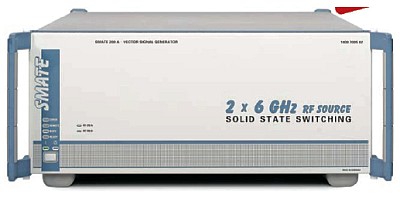

SMATE200A

Основанный на успешной платформе R&S®SMU200A, генератор R&S®SMATE200A специально разработан для эксплуатации в условиях производства.
Так, экран и пользовательский интерфейс передней панели были убраны, разъемы перенесены на заднюю панель, а характеристики оптимизированы по наименьшему времени установки параметров с целью улучшения пропускной способности. Тем не менее, была сохранена концепция двух генераторов в одном, размером 4U, что является несомненным достоинством в условиях ограниченного пространства на производстве.
Модульная концепция R&S®SMATE200A означает, что прибор может быть легко адаптирован под любые нужды.
Пользователи могут выбирать между ВЧ-выходами 3 или 6 ГГц по одному или двум трактам и до двух полностью независимых модуляционных источников. Так же как и в R&S®SMU200A, эти источники могут использоваться для создания комплексных сигналов в режиме реального времени или же выводить предварительно загруженные виды сигналов с внутреннего
функционального генератора.
Помимо присущей ему скорости, прибор R&S®SMATE200A имеет специальную функцию для выполнения быстрого переключения между различными тестовыми сигналами.
Функция многосегментного представления сигнала позволяет легко комбинировать сигналы, такие
как GSM и WCDMA, во время настройки для увеличения скорости испытаний. Это всего лишь одна из многочисленных модернизаций R&S®SMATE200A к особым требованиям для эксплуатации в условиях
производства.

Два генератора в одном
Два полностью независимых генератора сигналов в одном приборе
Выбор из частотных опций 3 ГГц или 6 ГГц в одном или двух трактах
Два независимых источника модуляционных сигналов, не только поддерживающих режим генерации в реальном времени, но и обеспечивающих генерацию сигналов произвольной формы длиной до 64 мегавыборок
Идеальное решение для производства
Очень малое время установки частоты и уровня (например, для смены частоты <2 мс по шине GPIB и <400 мкс в режиме списка)
Режим Fast Hop обеспечивает удобную адресацию пар значений частота/уровень; со скоростью обычного режима списка
Функция многосегментного представления сигнала обеспечивает быстрое переключение между
различными тестовыми сигналами в генераторе
Специальные аппаратные триггеры для базовых функций
Электронный аттенюатор для всего диапазона частот и уровней
Светодиодные индикаторы состояния на разъемах, передней и задней панелях
Переработанная концепция охлаждения для продления срока службы

Выдающееся качество сигнала
Очень низкий уровень фазового шума SSB (тип. –135 дБн/Гц на f = 1 ГГц, отстройка 20 кГц; тип. –140 дБн/Гц с опцией малого шума)
Широкополосный шум: тип. –153 дБн (CW, f = 1 ГГц, смещение несущей >5 МГц, полоса измерения 1 Гц)
Высокая выходная мощность тип. +26 дБм с опцией выхода большой мощности
Очень высокая повторяемость уровня: 0,05 дБ
I/Q-модулятор с полосой ВЧ200 МГц
Превосходный коэффициент ACLR: +70 дБ с 3GPP FDD

Возможность дистанционного управления по сети (Gigabit Ethernet) и шину GPIB
Выбираемые пользователем сигналы синхронизации и маркера, объединенные в одном SCSI-разъеме
Разъемы USB для клавиатуры, мыши и флэш-диска
VGA-разъем для внешнего
дисплея
