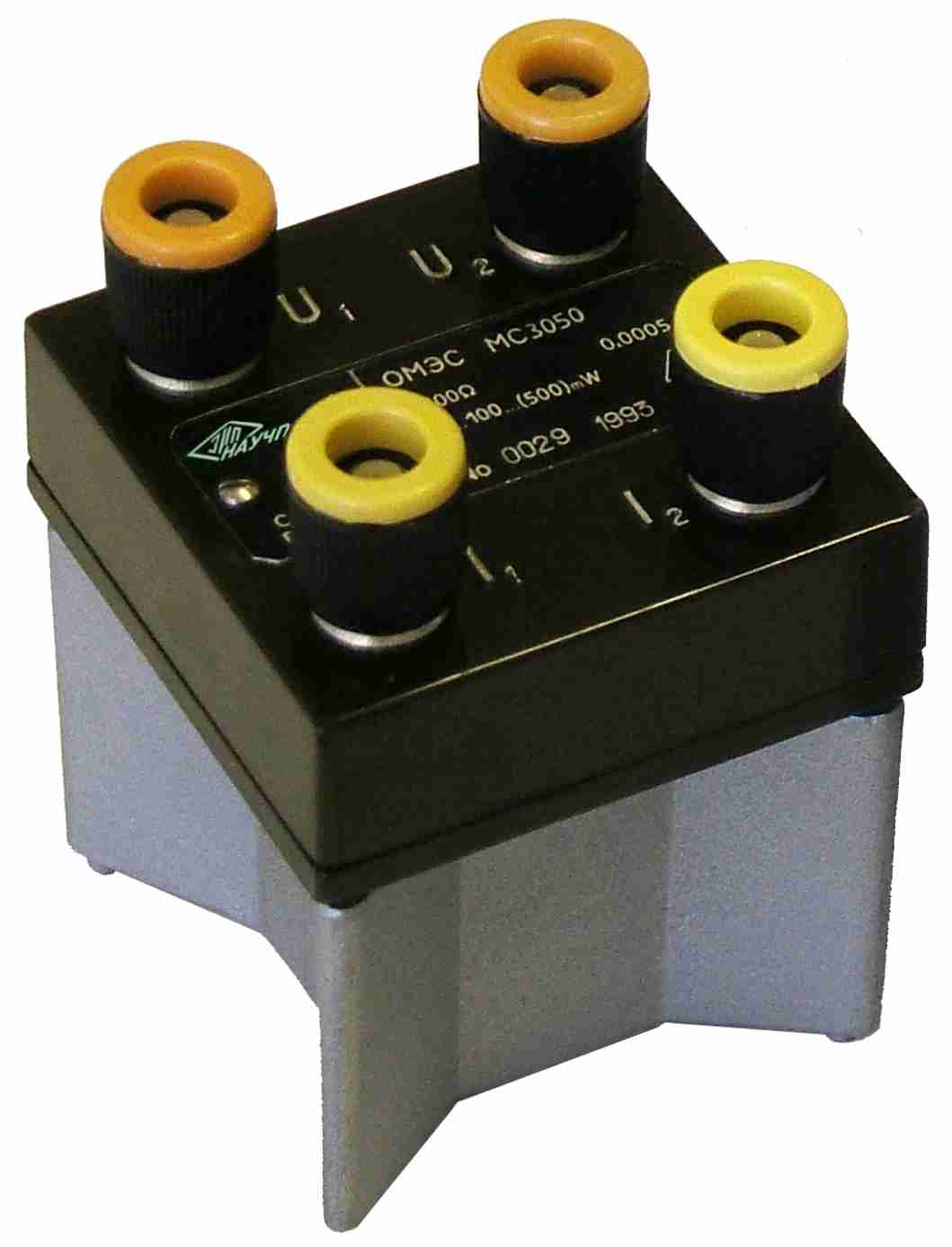

МС3050М. Меры электрического сопротивления наивысшей стабильности от 1 до 100 000  Ом.
МС3050М (ранее МС3050). Меры электрического сопротивления 1; 10; 100; 1000; 10000; 100000 Ом герметизированные однозначные наивысшей стабильности.
Предназначены для применения в качестве государственных эталонов, образцовых и рабочих мер
в цепях постоянного и переменного тока в воздушной или жидкостной (конденсаторное
масло, керосин, кремнийорганическая жидкость) средах.
Номинальные
сопротивления от 1 до 100 000 Ом.
Любое значение сопротивления по требованию заказчика обеспечивается в диапазоне от 1 до 100000
Ом.
Нестабильность сопротивления за 1 год до ±0,0001%.
Температурный коэффициент сопротивления до ±0,2*10
-6 1/°С.
Максимальная мощность до 0,2Вт,
Классы точности 0,0005; 0,002; 0,001
Габаритные размеры 84,5х59х59мм. Масса 0,38кг. Срок службы не менее 15 лет.
Высокие метрологические характеристики подтверждены ведущими метрологическими
центрами: Россия (ГП ВНИИМ), Франция (LCIE), Германия (PTB), Италия (IEN), Англия (NPL),
Швейцария (OFMET), Швеция (NMI), Финляндия (VTT), Сингапур (PSB), Норвегия (JV),
Канада (NRC).
|
Параметр МС3050, МС3050М |
Значение |
| Годовая нестабильность, ppm (10
-4%) |
<1 |
<2,5 |
<5 |
<8 |
| Погрешность аттестации, ppm |
<0,5 |
<1 |
<2 |
<3,5 |
| Класс точности (accuracy) по ГОСТ 8.237-2003 |
Эталон 0 разряда |
0,0005 (5ppm) |
0,001 (10ppm) |
0,002 (20ppm) |
| Номинальное значение сопротивления, Ом (nominal value, Ohm) |
1; 10; 25; 50; 100; 150; 200; 250; 300; 400; 500; 1000; 10000; 100000 |
| Мощность рассеивания, мВт: номинальная (power, W: nominal) |
10 |
50 |
|
ТКС α , 10
-6 1/°С типовое
по заказу до |
±0.5... ±3,5
±0,1 |
|
Допускаемое отклонение действительного значения сопротивления от номинального, ppm (deviation from nominal, ppm); типовое
по заказу |
20
5 |
| Температура среды (temperature range), °С: нормальная |
|
20±0,1 |
20±0,1 |
20±0,2 |
| рабочая |
|
20±0,5 |
20±1 |
20±2 |
Примечание: расширенный диапазон номиналов позволяет обеспечить единство температурных измерений
с эталонами платиновых термометров сопротивления по Международной Температурной
Шкале (МТШ-90)
¨ Изменение сопротивления после
циклических воздействий температуры:
- 0…+30°С - пренебрежимо мало;
- 0…+100°С - <0,5ppm.
¨ Суммарное изменение
сопротивления за 15 лет наблюдений ≤±2ppm.
Аттестация с погрешностью 2ppm и лучше производится изготовителем ("ЗИП-Научприбор", "Резист") в ГП ВНИИМ им.
Д. И. Менделеева.
Разработаны и выпускаются взамен мер сопротивления Р3030, Р321, Р331, МС3005,
МС3006, МС3007 и имеют по сравнению с ними:
- повышенную стабильность сопротивления во времени;
- герметизированный резисторный элемент, повышающий надежность меры;
- повышенную нагрузочную способность; |
