Каталог / Серия 3020
ЩИТОВЫЕ ЦИФРОВЫЕ АМПЕРМЕТРЫ, ВОЛЬТМЕТРЫ, ЧАСТОТОМЕРЫ, ВАТТМЕТРЫ, ВАРМЕТРЫ действующего значения серии 3020 (I  U  Hz  W  War) (digital panelboard devices of the series 3020 of working value)


“ЗИП-Научприбор” выпускает цифровые щитовые приборы серии 3020, предназначенные для измерения действующего значения переменного тока, напряжения, частоты, активной и реактивной мощности в трехфазных цепях переменного тока и передачи их значений по интерфейсу RS485 (гальванически развязан). Приборы серии 3020 предназначены для применения на электростанциях и подстанциях, щитах управления (измерения) различного назначения как самостоятельно, так и в составе телемеханических комплексов в качестве устройств съема измерительной информации (интеллектуальных датчиков) для решения задач технического контроля и управления.  ( "ZIP - NAUCHPRIBOR" lets out digital panelboard devices of the series 3020, intended for measurement of working value of an alternating current, a pressure, frequency, active and jet capacity in three-phase circuits of an alternating current and transfer of their values on interface RS485 (is galvanically untied). Devices of a series 3020 are intended for application on power stations and substations in structure of telemechanical complexes as devices sema to the measuring information (intellectual gauges).

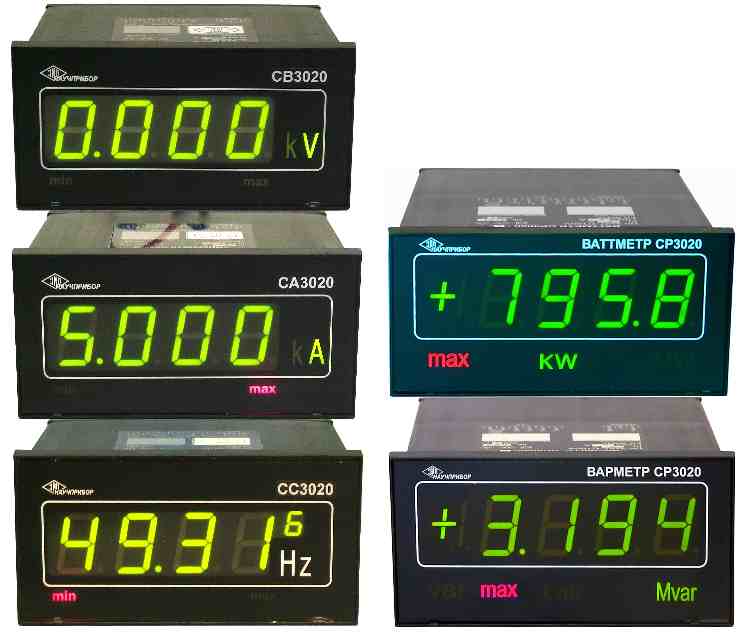

В состав серии входят:

- амперметр СА3020 (взамен  ЕА3020),
- вольтметр СВ3020 (взамен ЕВ3020),
- частотомер СС3020 щитовой и настольный (взамен ЕС3020 щитового и настольного).
- ваттметр СР3020, диплом «Лучший отечественный измерительный прибор»,
- варметр СР3020, диплом «Лучший отечественный измерительный прибор».
- преобразователи измерительные цифровые СН3020
- устройства индикации цифровые СЕ3020

АМПЕРМЕТРЫ И ВОЛЬТМЕТРЫ  СА3020 и СВ3020

АМПЕРМЕТРЫ СА3020
- номинальное значение измеряемого тока, Iн-1А (СА3020-1), 2А (СА3020-2) или 5А (СА3020-5);
- диапазон измеряемых токов от 0,01 Iн до 1,5 Iн;
- частотный диапазон измеряемых токов от 45 до 850Гц;
- пределы основной допускаемой приведенной погрешности ±0,2% к номинальному значению измеряемого тока;
- напряжение питания - сеть переменного тока напряжением (85-260)В и частотой (47-65)Гц или постоянное напряжение (120 - 300)В;
- потребляемая мощность не более 4ВА, габариты 144x72x190мм, масса не более 0,55кг.

- мощность, потребляемая измерительной цепью амперметров серии 3020, не превышает: для СА3020-1 – 0,12 В .A; для СА3020-2 – 0,25 В .A; для СА3020-5 – 0,6 В .A;


Амперметры имеют возможность установки по интерфейсу RS485 (гальванически развязаному)   коэффициентов трансформации ИТТ (Кт) в диапазоне от 1 до 30000 и индицируют значение измеряемого тока с учетом установленного коэффициента трансформации ИТТ в амперах или килоамперах.

Кроме функции измерения амперметры реализуют функцию контроля минимального и максимального допустимых значений измеряемого тока. Выход измеряемого тока за установленные значения индицируется световой индикацией на лицевой панели и при этом замыкаются контакты одного из реле. Диапазон установки уставок нижнего допускаемого значения измеряемого тока от (0,02 Iн*Кт) до (1,48 Iн*Кт). Диапазон установки уставок верхнего допускаемого значения измеряемого тока от 0,03 Iн*Кт до 1,49 Iн*Кт.

Амперметр СА3020, ТУ 4221-020-16851585-2006, сертифицирован на соответствие требованиям ГОСТ 14014, ГОСТ 22261, ГОСТ Р 51350, ГОСТ Р 51522, ГОСТ Р 51317.3.2-3, ГОСТ Р 51317.4.2-4,  ГОСТ Р 51317.4.11.



ВОЛЬТМЕТРЫ СВ3020



- номинальное значение напряжения - 100В (СВ3020-100) или 250В (СВ3020-250);

- диапазон измерения от 0,1Uн до 1,5Uн (для СВ3020-100), от 0,1Uн до 1,2Uн (для СВ3020-250);
- частотный диапазон измеряемых напряжений от 45 до 850Гц;
- пределы основной допускаемой приведенной погрешности ±0,2% к номинальному значению измеряемого напряжения;
- напряжение питания - сеть переменного тока напряжением (85-250)В и частотой (47-65)Гц или постоянное напряжение (120-300)В;
- потребляемая мощность не более 4ВА, габариты 144x72x175мм, масса не более 0,5кг.

- мощность, потребляемая измерительной цепью вольтметров серии 3020, не превышает 0,1 В .A.



Вольтметр имеет возможность установки по интерфейсу RS485 (гальванически развязаному) коэффициентов трансформации ИТН (Кн) в диапазоне от 1 до 30000 и индицирует значение измеряемого напряжения с учетом установленного коэффициента трансформации ИТН в вольтах или киловольтах.

Кроме функции измерения вольтметр реализует функцию контроля минимального и максимального допустимых значений измеряемого напряжения. Выход измеряемого напряжения за установленные значения индицируется световой индикацией на лицевой панели и при этом замыкаются контакты одного из реле.

Диапазон установки уставок нижнего допускаемого значения измеряемого напряжения от 0,1Uн*Кн до 1,48Uн*Кн (для СВ3020-100) и от 0,11Uн*Кн до 1,18Uн*Кн (для СВ3020-250). Диапазон установки уставок верхнего допускаемого значения измеряемого напряжения от 0,2Uн*Кн до 1,49Uн*Кн (для СВ3020-100) и от 0,2Uн*Кн до 1,19Uн*Кн (для СВ3020-250).

Вольтметр СВ3020, ТУ 4221-020-16851585-2006, сертифицирован на соответствие требованиям ГОСТ 14014, ГОСТ 22261, ГОСТ Р 51350, ГОСТ Р 51522, ГОСТ Р 51317.3.2-3, ГОСТ Р 51317.4.2-4, ГОСТ Р 51317.4.11.



ЧАСТОТОМЕРЫ СС3020



Выпускаются в двух конструктивных исполнениях - щитовом (СС3020-Щ) и настольном (СС3020-Н).
- диапазон измеряемых частот от 40 до 5000Гц;

- диапазон входных напряжений от 30 до 250В;

- пределы основной допускаемой приведенной погрешности ±0,01%;
- напряжение питания - сеть переменного тока напряжением (85-260)В и частотой (47-65)Гц или постоянное напряжение (120-300)В;
- потребляемая мощность, не более 4ВА;

- габариты и вес 144x72x175мм и не более 0,4кг (для СС3020-Щ), 150х72х195мм и не более 0,55кг (для СС3020-Н).

-   интерфейс RS485 (гальванически развязан).

- мощность, потребляемая измерительной цепью частотомеров СС3020, не превышает 0,025 В .A.

Кроме функции измерения частотомер реализует функцию контроля минимального и максимального допустимых значений измеряемой частоты. Выход измеряемого напряжения за установленные значения индицируется световой индикацией на лицевой панели и при этом замыкаются контакты одного из реле.
Диапазон установки уставок: нижнего допускаемого значения - 40-4999,5Гц; верхнего допускаемого значения - 40,5-5000Гц;

Частотомер СС3020, ТУ4221-021-16851585-2006, сертифицирован на соответствие требованиям ГОСТ 14014, ГОСТ 22261, ГОСТ Р 51350, ГОСТ Р 51522, ГОСТ Р 51317.4.2-4, ГОСТ Р 51317.3.2-3, ГОСТ Р 51317.4.11.

ВАТТМЕТРЫ и ВАРМЕТРЫ СР3020

- номинальное значение фазных напряжений UФН=57,7В, линейных напряжений. UЛН=100В;
- номинальное значение фазных токов IФН=1А или IФН=5А (в зависимости от исполнения);
- номинальное значение измеряемой активной (реактивной) мощности 173Вт (173вар) или 865Вт (865вар);
- диапазон изменения фазных и линейных напряжений от 0,8UН до 1,2UН;
- диапазон изменения фазных токов от 0.01 IН до 1,2 IН;
- диапазон изменения частоты от 48 до 52Гц;
- диапазон изменения коэффициентов мощности:
cosj  = 0,5 (емк.) - 1-0,5 (инд.) для ваттметров;
sinj  = 0,5 (емк.) - 1-0,5 (инд.) для варметров;
- диапазон установки КН от 1 до 20000, КТ от 1 до 6000;

- диапазон установки уставки допускаемого максимального значения измеряемой активной мощности (для ваттметров СР3020) от 10Вт до 9900МВт;

- интерфейс RS485 (гальванически развязан)

- пределы допускаемой основной приведенной погрешности измерений ваттметров равны +0,5% к номинальному значению измеряемой активной мощности;

-  пределы допускаемой основной приведенной погрешности измерений варметров +1,0% к номинальному значению измеряемой реактивной мощности;
- напряжение питания - сеть переменного тока напряжением (120...250)В и частотой 47-65Гц или постоянное напряжение (120:250)В;
- потребляемая мощность не более 5ВА, габариты 144x72x220мм, масса не более 0,7кг;

- мощность, потребляемая  измерительными цепями ваттметров и варметров СР3020 не превышает:

- для токовых цепей –   0,07 В .А на фазу,

- для цепей напряжения – 0,1 В .А на фазу.
Ваттметры и варметры СР3020, ТУ 4221-014-16851585-2002, сертифицированы на соответствие требованиям ГОСТ Р 51350, ГОСТ 14014 п.1.30, ГОСТ Р 51121-97 п.4.6.

Адаптеры CX3020

для связи с компьютером сняты с производства. Вместо них поставляются по заказу покупные конвертеры USB - RS485 типа I-7561 фирмы ICP CON. Конвертеры целесообразно приобретать один на партию приборов.
