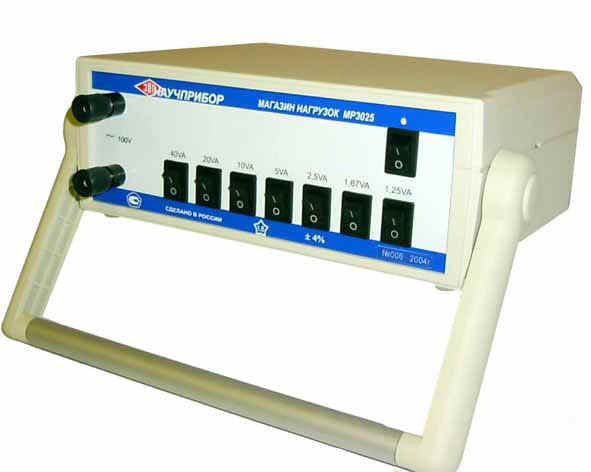

Магазин нагрузок МР3025
предназначен для использования в качестве нагрузки при поверке трансформаторов напряжения
с обмоткой 100V и 57,7V (100/√3) в цепях переменного тока частотой 50±1Hz.
Основные технические характеристики
Магазин нагрузок МР3027
предназначен для использования в качестве нагрузки при поверке трансформаторов тока с номинальным током нагрузки 1А и 5А. Является универсальным устройством, позволяющим
заменить два магазина нагрузок Р5018/1 и Р5018/5.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- номинальное значение силы переменного тока частотой (50±1)Гц, подводимого к
магазину – 1А или 5А.
- номинальные значения нагрузок для трансформаторов тока с номинальным
током 1А - 1,0ВА; 1,25ВА; 2,5ВА; 3,75ВА; 5,0ВА; 6,25ВА; 7,5ВА; 10ВА;12,5ВА; 15ВА;
20ВА; 25ВА; 30ВА; 40ВА; 50ВА;
- номинальные значения нагрузок для трансформаторов тока с номинальным
током 5А - 1,25ВА; 2,5ВА; 3,75ВА; 5,0ВА; 6,25ВА; 7,5ВА; 10ВА; 12,5ВА; 15ВА; 20ВА;
25ВА; 30ВА; 40ВА; 50ВА;
- пределы допускаемого значения основной погрешности нагрузки от их номинального
значения - ± 4%;
- cosj = 0,8;
- температура окружающей среды от 15 до 35°C
- габариты 340(глубина)х380х130мм. Вес не более 14кг.
- для получения значений вторичной нагрузки, больших 50ВА, возможно последовательное
включение двух магазинов;
Выпускаются по ТУ 4225-028-168515-85-2006
|
