ДОГРУЗОЧНЫЕ РЕЗИСТОРЫ МР3021 для поверки измерительных трансформаторов напряжения и тока

Догрузочные резисторы типа МР3021 (другие названия - дозагрузочные, балластные резисторы, сопротивления) , выпускаются по ТУ 6199 - 022 - 16851585 - 2005, сертификат соответствия РОСС RU.АЯ24.Н32346, рекомендованы Госстандартом России в МИ 3022-2006 и МИ 3023-2006. Предназначены для догрузки вторичных цепей измерительных трансформаторов напряжения и тока до уровня от 25 до 100 % от номинальноймощности, указанной в паспорте трансформатора (в соответствии с ГОСТ 1983-2001 и ГОСТ 7746-2001, а также МИ 2022-2006 и МИ 2023-2006).

Догрузочные резисторы для трансформаторов напряжения (МР3021-Н…)

Рабочий диапазон напряжений 0,8 - 1,2Uн.
Рабочий диапазон температур от – 40 до +50°С.
Герметизированы, могут применяться на открытом воздухе, защищены от попадания влаги.
Допускаемая погрешность сопротивления ± 10% за 10 лет эксплуатации.
Относительная влажность до 90% при температуре 25°С.

Выводы догрузочных резисторов изготовлены из термостойкого подводящего кабеля длиной 1м с наконечником под болт М4.
В случае необходимости применения резисторов с большей мощностью соединяются два или более догрузочных резисторов параллельно.
Пример обозначения при заказе догрузочного резистора для трансформатора напряжения (Н) с напряжением 100/v3В и номинальной мощностью 50ВА: МР3021-Н-100/√3В-50ВА.

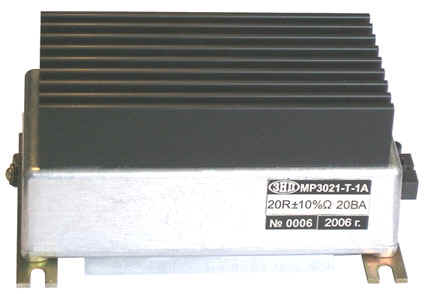

Догрузочные резисторы для трансформаторов тока ( МР3021-Т… )

Выпускаются по ТУ 6199 - 022 - 16851585 - 2005 , сертификат соответствия РОСС RU.АЯ24.Н32346. Предназначены для догрузки измерительных трансформаторов тока с номинальными токами выходных обмоток 1А и 5А. Данные резисторы не вызывают дополнительной угловой погрешности. Изготавливаются в 1 и 3 фазном исполнении.
