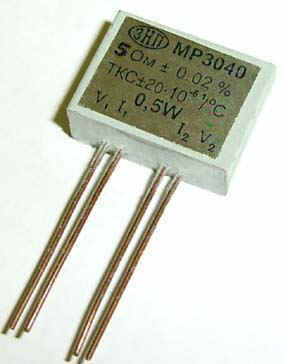

МР3040 Высокостабильные прецизионные резисторы для цепей постоянного и переменного
тока
Предназначены для применения в электрических цепях постоянного и переменного тока, где требуется
обеспечение высокой температурной и временной стабильности сопротивления, а также
высокая точность действительного значения сопротивления.Конструктивное исполнение - двух или четырехвыводной резистор в герметизированном корпусе с односторонними
жесткими медными выводами.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Диапазон номинальных значений сопротивления, по ряду Е192, Ом: 1-1000000
2. Точность подгонки к номинальному значению сопротивления, %: ±0,01; ±0,02;
±0,05; ±0,1
3. Точность калибровки номинального значения сопротивления, %: ±0,005
4. Температурный коэффициент сопротивления, ppm/°C: ±5; ±10; ±20; ±30
5. Годовая нестабильность номинального значения сопротивления, %/год: 0,01-0,02
6. Номинальная мощность рассеивания, Вт при t=+50°C: 0,25; 0,5; 1,0; 2,0
7. Температурный диапазон применения, °C: от -40 до +85
8. Пробивное напряжение между выводами резистора и корпусом, В: 500
9. Масса, г: 5 - 20
МР3042 - резисторы прецизионные низкоомные
Предназначены для применения в качестве опорных резисторов и шунтов в метрологической
аппаратуре для поверки счетчиков электроэнергии.
Технические характеристики:
Классы точности 0,002; 0,005; 0,01; 0,05; 0,1.
ТКС ±10ррм/°С.
Номинальные значения сопротивления любые в диапазоне от 0,001 до 10 Ом, ток нагрузки
от 0,15 до 150А.
Частотный диапазон до 1,5 кГц.
МР3044, МР3045 - резисторы измерительные низкоомные высокой мощности
Технические характеристики:
Годовая нестабильность действительного значения сопротивления 0,01%
Класс точности 0,01.
Точность подгонки к номинальному значению сопротивления: ±0,1%; ±0,05%.
Температурный коэффициент сопротивления: ±10ррм/°С.
Номинальные значения сопротивления для МР3044 - от 0,0001 до 0,001 Ом, для МР3045
– 0,001 Ом.
Мощность рассеивания для МР3044 – до 300Вт, для МР3045 – 10Вт
МР3050 Резисторы высокостабильные низкоомные повышенной мощности
Предназначены для применения в качестве опорных резисторов или шунтов в электрических цепях,
где требуется обеспечение высокой температурной и временной стабильности, а также
необходима высокая точность действительного значения сопротивления.
Конструктивное исполнение - четырехзажимный резистор в герметизированном корпусе
с односторонними жесткими медными выводами.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон номинальных значений 0,001–10,0 Ом.
Точность подгонки к номинальному значению сопротивления, %: ±0,001; ±0,002; ±0,005;
±0,01; ±0,02; ±0,05; ±0,1.
Точность калибровки действительного значения сопротивления ±0,0005%.
Температурный коэффициент сопротивления, 1ррм/°С; ±3; ±5; ±10.
Годовая нестабильность действительного значения сопротивления 0,001%/год.
Частотный диапазон: 0-10кГц , частотные характеристики по согласованию.
Мощность рассеивания при t=+23°С: - номинальная 1,0Вт, - максимальная 3,0Вт;
5,0Вт с дополнительным радиатором.
Температурный диапазон применения от -10 до +85°С.
Пробивное напряжение между выводами резистора и корпусом 500В.
Масса 10 – 20г.
По отдельному заказу могут изготавливаться резисторы других конструктивных исполнений
на мощности 5–40Вт, совмещенные с радиаторами.
МР3060 Безреактивные шунты для амперметров, ваттметров и мультиметров.
Предназначены для применения в амперметрах, ваттметрах, счетчиках электроэнергии и мультиметрах для измерения
токов в пределах от 1 до 30А. Особенностью шунтов МР3060 является широкий частотный
диапазон применения (до 20кГц) при минимальных габаритных размерах. Конструкция
шунтов создана на основе Российских изобретений: патент России №2189084, 2002г.,
и заявка с положительным решением о выдаче патента на изобретение № 2002115889/09(06709),
2004г.
5. Годовая нестабильность номинального значения сопротивления, %/год: 0,01-0,02
6. Номинальная мощность рассеивания, Вт при t=+50°C: 0,25; 0,5; 1,0; 2,0
7. Температурный диапазон применения, °C: от -40 до +85
8. Пробивное напряжение между выводами резистора и корпусом, В: 500
9. Масса, г: 5 - 20
МР3042 - резисторы прецизионные низкоомные
Предназначены для применения в качестве опорных резисторов и шунтов в метрологической
аппаратуре для поверки счетчиков электроэнергии.
Технические характеристики:
Классы точности 0,002; 0,005; 0,01; 0,05; 0,1.
ТКС ±10ррм/°С.
Номинальные значения сопротивления любые в диапазоне от 0,001 до 10 Ом, ток нагрузки
от 0,15 до 150А.
Частотный диапазон до 1,5 кГц.
МР3044, МР3045 - резисторы измерительные низкоомные высокой мощности
Технические характеристики:
Годовая нестабильность действительного значения сопротивления 0,01%
Класс точности 0,01.
Точность подгонки к номинальному значению сопротивления: ±0,1%; ±0,05%.
Температурный коэффициент сопротивления: ±10ррм/°С.
Номинальные значения сопротивления для МР3044 - от 0,0001 до 0,001 Ом, для МР3045
– 0,001 Ом.
Мощность рассеивания для МР3044 – до 300Вт, для МР3045 – 10Вт
МР3050 Резисторы высокостабильные низкоомные повышенной мощности
Предназначены для применения в качестве опорных резисторов или шунтов в электрических цепях,
где требуется обеспечение высокой температурной и временной стабильности, а также
необходима высокая точность действительного значения сопротивления.
Конструктивное исполнение - четырехзажимный резистор в герметизированном корпусе
с односторонними жесткими медными выводами.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон номинальных значений 0,001–10,0 Ом.
Точность подгонки к номинальному значению сопротивления, %: ±0,001; ±0,002; ±0,005;
±0,01; ±0,02; ±0,05; ±0,1.
Точность калибровки действительного значения сопротивления ±0,0005%.
Температурный коэффициент сопротивления, 1ррм/°С; ±3; ±5; ±10.
Годовая нестабильность действительного значения сопротивления 0,001%/год.
Частотный диапазон: 0-10кГц , частотные характеристики по согласованию.
Мощность рассеивания при t=+23°С: - номинальная 1,0Вт, - максимальная 3,0Вт;
5,0Вт с дополнительным радиатором.
Температурный диапазон применения от -10 до +85°С.
Пробивное напряжение между выводами резистора и корпусом 500В.
Масса 10 – 20г.
По отдельному заказу могут изготавливаться резисторы других конструктивных исполнений
на мощности 5–40Вт, совмещенные с радиаторами.
МР3060 Безреактивные шунты для амперметров, ваттметров и мультиметров.
Предназначены для применения в амперметрах, ваттметрах, счетчиках электроэнергии и мультиметрах для измерения
токов в пределах от 1 до 30А. Особенностью шунтов МР3060 является широкий частотный
диапазон применения (до 20кГц) при минимальных габаритных размерах. Конструкция
шунтов создана на основе Российских изобретений: патент России №2189084, 2002г.,
и заявка с положительным решением о выдаче патента на изобретение № 2002115889/09(06709),
2004г. |
