ИВД предназначен для имитации весоизмерительных датчиков с целью обеспечения
проведения типовых и периодических испытаний в соответствии
с ГОСТ Р 53228-2008 на постоянном токе, а также проведения работ исследовательского
характера.

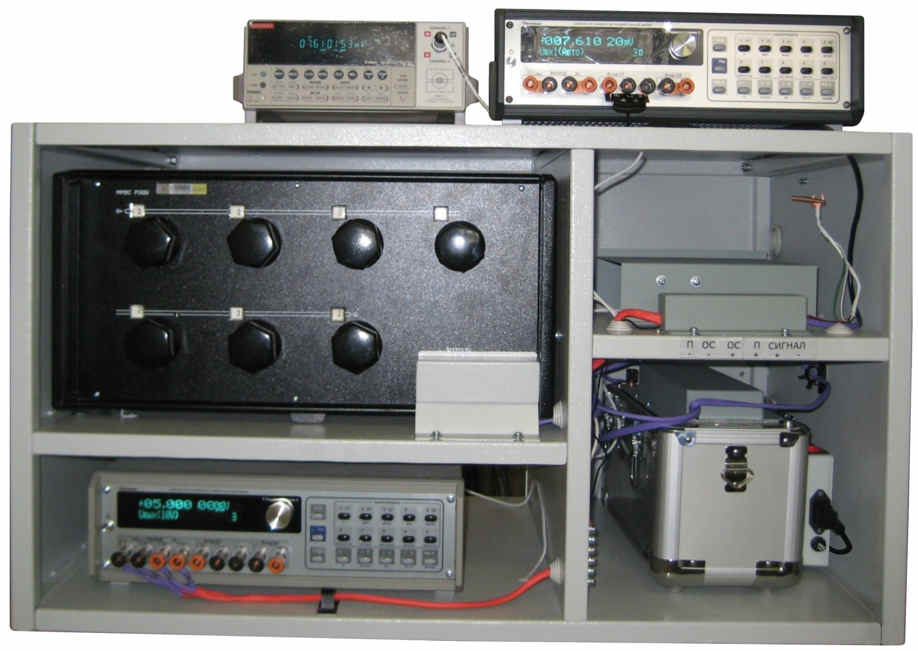

Состав ИВД:
Измерительный мост, собранный в соответствии со схемой, показанной на рисунке,
и включающий в себя:
1. Набор однозначных мер электрического сопротивления термостатированный МС 3050Т (далее НОМЭСТ), состоящий из четырех мер, три из которых имеют сопротивление
по 175 Ом, четвертая - 175,31 Ом;
2. Многозначную меру электрического сопротивления типа Р3026/1– шунтирующую одно из плеч моста;
3. Компаратор КМ300К - источник питания моста;
4. Нановольтметр В2-43 - индикатор разбаланса моста;
5. Стойка для установки приборов из состава ИВД.
Технические характеристики:
¨ Диапазон напряжения питания ИВД от 3,3 до 10В постоянного тока (3,3В; 5В; 10В).
¨ Диапазон изменения соотношения напряжений выходного сигнала / питания от 0 мВ/В до 2,0 мВ/В.
¨ Дискретность изменения задаваемого отношения – не более 0,02 мкВ/В
¨ Пределы допустимой погрешности формирования отношения U
вых/U
пит:
- для диапазона 0мВ/В ≤ U
вых/U
пит ≤ 0,1мВ/В(0e ≤ m ≤ 500е), U
вых/U
пит, не более ±14 нВ/В;
- для диапазона 0,1 мВ/В ‹ U
вых/U
пит ≤ 0,4 мВ/В (500е ‹ m ≤ 2000e), U
вых/U
пит, не более ± 20 нВ/В;
- для диапазона 0,4 мВ/В ‹ U
вых/U
пит ≤ 2мВ/В (2000е ‹ m ≤ 10000e), U
вых/U
пит, не более ± 30 нВ/В.
¨ Погрешность сходимости по размаху задаваемых отношений в ходе одного цикла испытаний (без выключения
питания):
- для диапазона 0 мВ/В ≤ U
вых/U
пит ≤0,1 мВ/В (0е ≤ m ≤ 500е), не более ±2,5нВ/В
- для диапазона 0,1 мВ/В ‹ U
вых/U
пит ≤0,4 мВ/В (500е ‹ m ≤ 2000е), не более ±5нВ/В
- для диапазона 0,4 мВ/В ‹ U
вых/U
пит ≤ 2 мВ/В (2000е ‹ m ≤ 10000е), не более ±7,5нВ/В
¨ Мощность потребления от сети не более 100ВА.
¨ Габаритные размеры ИВД - 840х500х680мм. Масса ИВД - 64кг.
¨ Средняя наработка на отказ 15000 ч. Средний срок службы 10 лет.
Блок резисторов высокостабильных измерительных МРВ3000
Для цепей постоянного тока в качестве элементов сопротивления, обеспечивающих основные метрологические параметры прецизионных электро и радиоизмерительных
приборов, делителей напряжения и калибраторов.
Ситаллофольговые резисторы МР3000 (ТУ 303-10.0039-92) смонтированы в монолитный металлический корпус, обеспечивающий отличный тепловой
контакт;
Любое номинальное значение сопротивления в диапазоне от 0,1 до 105000 Ом;
Нестабильность сопротивления в рабочих условиях не более 0,0005% в год;
Температурный коэффициент сопротивления до 3*10ˉ
6 1/°С.
Могут быть применены в качестве:
¨ опорных резисторов;
¨ встроенных мер электрического сопротивления;
¨ делителей напряжения с любым коэффициентом деления;
¨ высокостабильных прецизионных шунтов.
Отличаются предельно высокой временной стабильностью сопротивления, в том числе и под нагрузкой,
малым температурным коэффициентом сопротивления (ТКС), высокой точностью подгонки,
отсутствием токовых шумов, повышенной мощностью.
Выдерживают одиночные термоудары от -50 до +100°С.
Четырехзажимная схема подключения.
Количество резисторов в блоке от 2 до 6.
Допускается монтаж на шину.
Изготавливаются в двух исполнениях: под винтовое соединение и с выводами для
распайки.
Рабочие условия применения: от +5 до +70°С.
Рассеиваемая мощность до 2 Вт на блок.
Габаритные размеры блока не более 156*53*70мм для 6 резисторов, масса не более 1,5кг.
Срок службы не менее 15 лет.
Переключатель декадный PD-1
Переключатель декадный PD-1 предназначен для непосредственной коммутации электрических цепей с нормированным
значением переходного сопротивления в прецизионных измерительных приборах: многозначных
мерах электрического сопротивления, измерительных мостах, потенциометрах и др.
Патент РФ № 2370845.
Основные технические характеристики:
1. Коммутируемый ток, А 0 ÷ 25
2. Переходное сопротивление коммутируемой пары
контактов, Ом
0,001
3. Вариация переходного сопротивления
коммутируемой пары контактов, Ом ± 0,0005
4. Термо ЭДС коммутируемой пары контактов, мкВ < 1
5. Максимальное число коммутируемых контактов 12
( по заказу может устанавливаться любая комбинация контактов до 12)
6. Пробивное напряжение между контактами, В не менее 1000
7. Габаритные размеры, мм 60 х 60
х30
(без длины оси, выступающей за пределы установочной панели)
8. Масса, кг 0,08
