Представленные ниже аттенюаторы обеспечивают соответствующую мощность рассеяния при установке их на медный пьедестал (основание) и радиатор. При входной мощности более 100Вт необходимо применять вентилятор. Допустимая температура на резистивной плёнке – не более 120 градусов Цельсия.При размещении заказа предлагаем обязательно заполнить форму заявки,согласованная форма заявки служит техническим заданием на изготовление и приложением к договору.

• Волновые сопротивления: входа и выходов аттенюаторов – 50 Ом
• Рабочие условия эксплуатации:
• • температура - (263 до 313) К
  • относительная влажность, не более 98% при 303 К
  • атмосферное давление, не менее - 88 кПа (660 мм.рт.ст.)
• Габаритные размеры, мм – 730 х 285 х 270
• Масса, кг – 26,5
• Аттенюатор модульный допускает непрерывную работу в течение 24 часов.



Аттенюатор модуля 30 Вт

• Аттенюатор имеет присоединительные разъемы:
  • на входе - СР 50 – 163 ФВ,
  • на выходах - СР 50 – 425 ФВ.
• Коэффициент стоячей волны:
  • по входу в диапазоне 0-800 МГц, не более 1,1;
  • в диапазоне 800-1000 МГц, не более 1,3;
  • в диапазоне 1000-2500 МГц, не более 4,0;
  • по выходу «-6дБ» в диапазоне 0-1000 МГц, не более 1,2.
  • По остальным выходам в диапазоне 0-1000 МГц, не более 3,0.
• Ослабление аттенюатора:
  • по выходу «-6дБ» в диапазоне 0-1000 МГц - (-6±0,2) дБ;
  • по выходу «-20дБ» в диапазоне 0-1000 МГц - (-20±0,5) дБ;
  • по выходам «-25дБ» в диапазоне 0-1000 МГц - (-25±2) дБ;
  • по выходам «-30дБ» в диапазоне 0-1000 МГц - (-30±3) дБ;
  • по выходам «-35дБ» в диапазоне 0-1000 МГц - (-35±3) дБ;
• Допустимая мощность рассеяния аттенюатора составляет 30 Вт.

Аттенюатор модуля 270 Вт

• Аттенюатор имеет присоединительные разъемы на входе и выходах - СР 50 – 163 ФВ.
• Коэффициент стоячей волны тандемного соединения модулей 270 Вт и 30 Вт (модуль 300 ВТ):
  • по входу в диапазоне 0-800 МГц, не более 1,1;
  • в диапазоне 800-1000 МГц, не более 1,4;
  • в диапазоне 1000-2500 МГц, не более 4,0;
  • по выходам модуля 30 Вт то же, что и для модуля 30 Вт.
• Ослабление суммарное тандемного соединения модулей 270 Вт и 30 Вт (модуль 300 ВТ): со входа «300 Вт» модуля 270 Вт;
  • по выходу «-6дБ» в диапазоне 0-1000 МГц - (-16±0,5) дБ;
  • по остальным выходам модуля 30 Вт – увеличено на 10 дБ с сохранением диапазона частот и допуска на разброс параметра.

Аттенюатор модуля 900 Вт

• Аттенюатор имеет присоединительные разъемы на входе и выходе - СР 50 – 163 ФВ.
• Коэффициент стоячей волны тандемного соединения модулей 900 Вт, 270 Вт и 30 Вт (модуль 1200 ВТ):
  • по входу в диапазоне 0-800 МГц, не более 1,2;
  • в диапазоне 800-1000 МГц, не более 2,5;
  • в диапазоне 1000-2500 МГц, не более 5,0;
  • по выходам модуля 30 Вт см п.3.2.2.
• Ослабление аттенюатора модуля 900Вт по выходу «-6дБ» в диапазоне 0-1000 МГц - (-6±0.5) дБ;

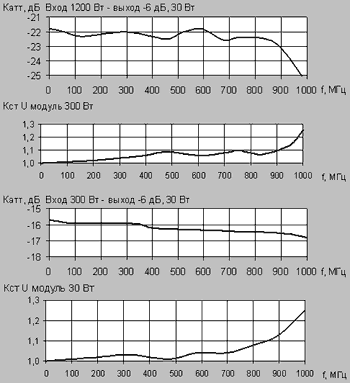

• Ослабление суммарное тандемного соединения модулей 900 Вт, 270 Вт и 30 Вт (модуль 1200 Вт):
  • со входа «1200 Вт» модуля 900 Вт:
  • по выходу «-6дБ» модуля 30 Вт
  • в диапазоне 0-800 МГц – (-22,0±0,6) дБ;
  • в диапазоне 800-1000 МГц -- (-22,0±2,0) дБ;
  • по остальным выходам модуля 30 Вт – увеличено на 16 дБ с сохранением диапазона частот и увеличением допуска на разброс параметра на ±2,0 дБ.

Резисторы

Резисторы, выпускаемые как комплектующие, номиналом 50 Ом, 75 Ом и любым другим номиналом из расчёта не менее 3 Ом на квадрат и не более 500 Ом на квадрат по заданию заказчика:

• 25 Вт – 7 х 4 х 2 (мм) (Резистивная плёнка 4 х 4), собственная ёмкость – 1 пФ
• 50 Вт – 9.5 х 9.5 х 2(Резистивная плёнка 6.5 х 9.5), собств. ёмкость – 3 пФ
• 100 Вт – 15.5 х 9.5 х 2(Резистивная плёнка 12.5х 9.5), собств. ёмкость– 4.5 пФ
• 150 Вт – 19.5 х 9.5 х 2(Резистивная плёнка 16.5 х 9.5), собств. ёмкость–5.2 пФ
• 200 Вт – 20 х 20 х 4 (Резистивная плёнка 17 х 6), собств. ёмкость – 3.2 пФ

Аттенюаторы от 2 дБ до 40 дБ, габаритные размеры керамики – 20 х 20 х 4, рассеиваемая мощность до 200 Вт. Возможно выполнение аттенюатора с меньшими габаритными размерами керамики, но рассеиваемая мощность соответственно будет меньше.

Резисторы плёночного исполнения выполнены на бериллиевой керамике.
