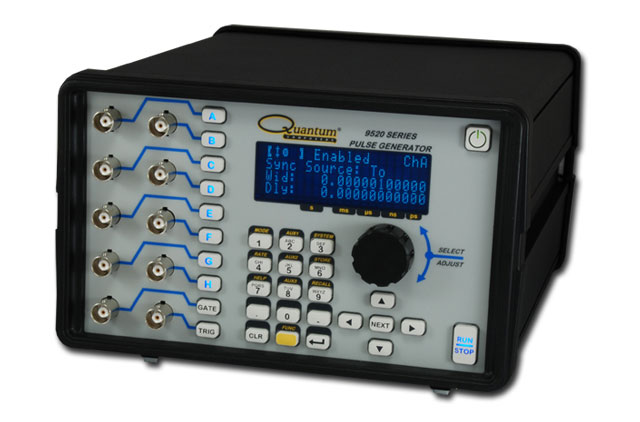

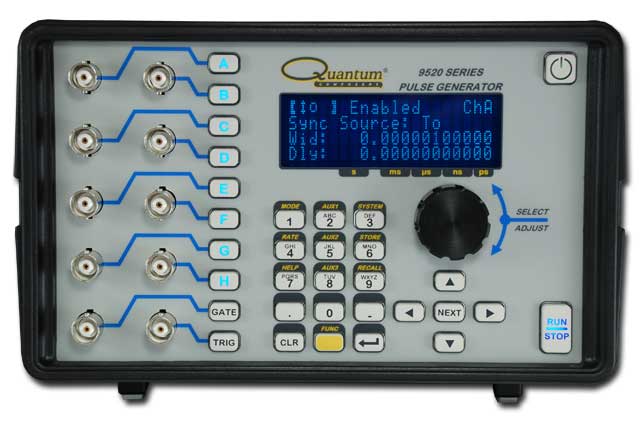

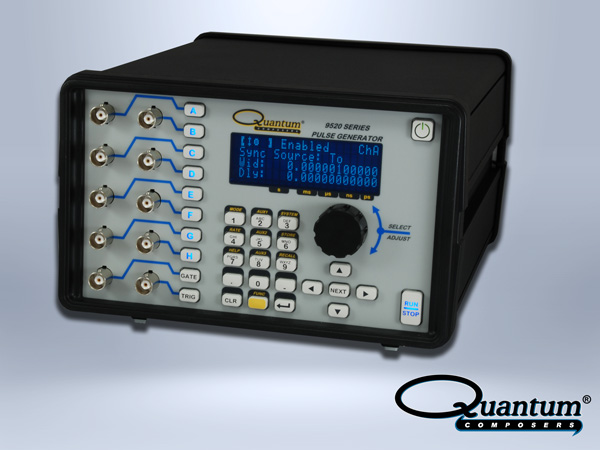

Цифровой генератор импульсов 9520 серии с задержкой

Модель серии 9520 выводит возможности генерации импульсов и цифровой задержки на новый уровень. Данный прибор предоставляет решения для создания и синхронизации нескольких импульсов и пусковых механизмов широкого спектра приложений, от простого к сложному. Серия 9520 обладает уникальной способностью предлагать различные скорости для всех каналов, используя новые функции синхронизирующих делителей и обеспечивает до восьми независимых каналов с цифровым управлением с шириной, задержкой, скоростью и амплитудой контроля на каждый выход.

Технические характеристики:

Количество каналов: 2, 4 или 8 независимых выходных каналов

Разрешение: 250 пс

Точность: 1 нс + 0,0001 х (заданное значение)

Джиттер: < 50 пс

Память: 12 ячеек хранения

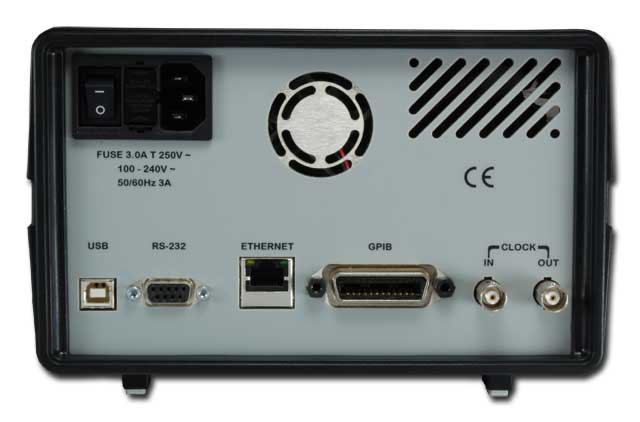

Интерфейсы: USB, Ethernet, RS232, GPIB

Варианты заказа:

9522 (2 выходных канала)

9524 (4 выходных канала)

9528 (8 выходных каналов)

Опции:

AT35 - выходной модуль 35 Вольт
Модуль AT35 увеличивает максимальное выходное напряжение до 35 В.

AT45 - выходной модуль 45 Вольт
Модуль AT45 увеличивает максимальное выходное напряжение до 45 В, а также уменьшает время нарастания.

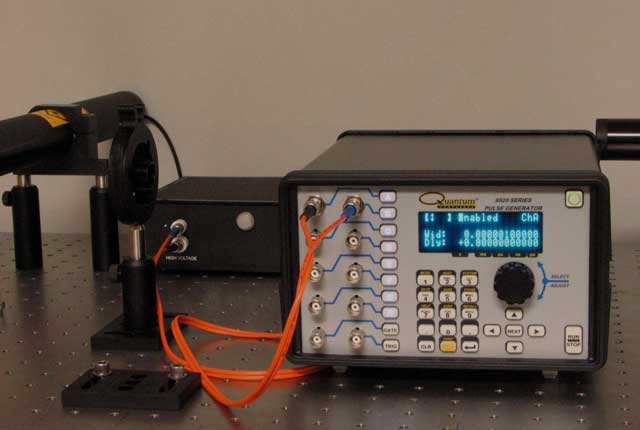

L82, L130 - Модули вывода оптических сигналов
Опция оптического выхода обеспечивает набор из двух оптических выходных каналов либо 820 нм, либо 1300 нм соответственно.

IL82, IL130 - Модули оптических входов
Опция оптического входа обеспечивает набор из двух оптических входных каналов скоростью либо 820 нм, либо 1300 нм соответственно.

TZ50 - Выходной модуль 50 Ом

Опция TZ50 - позволяет пользователю использовать 50 Ом нагрузки на выходе для поддержания амплитуды выходного сигнала, по меньшей мере 4 вольта, при работе в режимах TTL / CMOS.

COM - коммуникационный пакет

Пакет включает в себя Ethernet и GPIB.

DT 15 - Двойной вход триггера

Опция модуля DT15 позволяет удвоить стробирующий вход, как второй вход триггера.

I-Опция импульсного приращения для серии 9520

Опция приращения (I) для импульсных генераторов серии 9520 представляют собой пару специальных режимов, которые позволяют задержке и ширине каждого канала быть увеличенной в конце пакета импульсов.

Монтажные комплекты

SRM - одиночный монтажный комплект

DRM - двойной монтажный комплект
