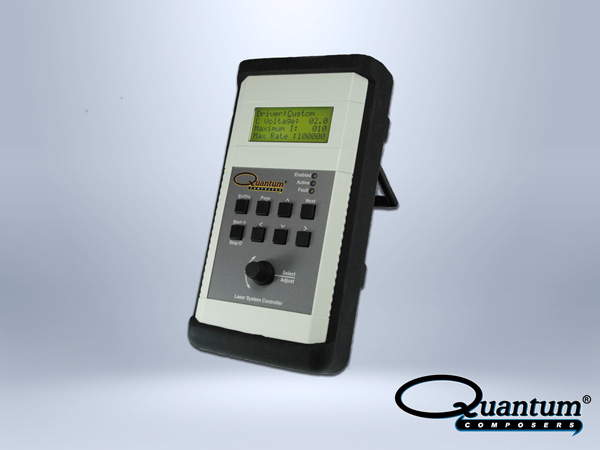

В дополнение к предоставлению полного контроля над управляющим диодным контроллером
лазера, LCS включает в себя такие функции, как q-переключение запуска, внешний
запуск, синхронизацию вывода и дополнительных сигналов ввода / вывода. LSC является
экономически эффективным решением для управления различными системами настройками
лазера.
Блок LSC имеет дополнительные соединения для q-переключения запуска, внешнего
запуска, синхронизации вывода и дополнительных входа / выхода. Q-sw запуск имеет
регулируемую задержку заднего фронта управляющего сигнала импульса. Это позволяет
оптимально использовать настройки запуска управляющего устройства Q-переключателя.
Внешний вход триггера позволяет LSC срабатывать от удаленной команды через внешний
источник. Рост и падение кромки и различные режимы могут быть выбраны. Дополнительный
разъем ввода / вывода обеспечивает дополнительные сигналы: фотодиодный вход, два
входа термистора, аналоговый выход 0-10В, а также аналоговый вход 0-5В и 3 TTL
входа, которые отслеживаются.
Технические характеристики:
- 12 битное разрешение при стандартных настройках;
- Единичные вспышки, непрерывные, пакетные и СW-режим;
- Частота следования импульсов от 0,1 Гц до 100 кГц (50 кГц в Q-SW режиме);
- Переключатель Q-запуска - управление задержкой с +/- 6,5 мс диапозоном регулировки
и 200 нс разрешением;
- Выход синхронизации - используются диодное или Q-переключаемые управляющие
импульсы;
- Внешний запуск - Запуск, остановка, старт / стоп, предельные передние и задние
уровни кромки;
- Дополнительный I / O вход - фотодиод, термисторные входы и аналоговый выход
0-10В;
- 5 ячеек хранения установки.
Преимущества 1650 LDDC:
- Простой пользовательский интерфейс для ручного управления и считывания;
- Может быть использовано USB для дистанционного управления компьютером;
- Быстрая настройка и предоставление всех необходимых корректировок и показаний;
- Позволяет использовать больше элементов управления для дополнительных модулей
к вашей лазерной системе;
- Множественные функции и параметры, обеспечивающие потенциал для ряда режимов
работы;
- Дистанционное управление с помощью графического интерфейса пользователя;
- Совместимость с большинством управлеющие контроллеров Lumina.
Дополнительные характеристики 1650 LSC:
Общий список cовместимости:
LDD (LDD-50/100/150/250/600/1000/1500/2500/3000/6000)
LDDHC (LDDHC-600/1000/1500)
LDY (LDY-600/1000/1500)
LDQCW (LDQCW-250/600)
LDYHC (LDYHC-600/1000/1500)
XLB (XLB-650/1000/1500/3000/5000)
LDQPC (LDQPC)
LDPC (LDPC)
